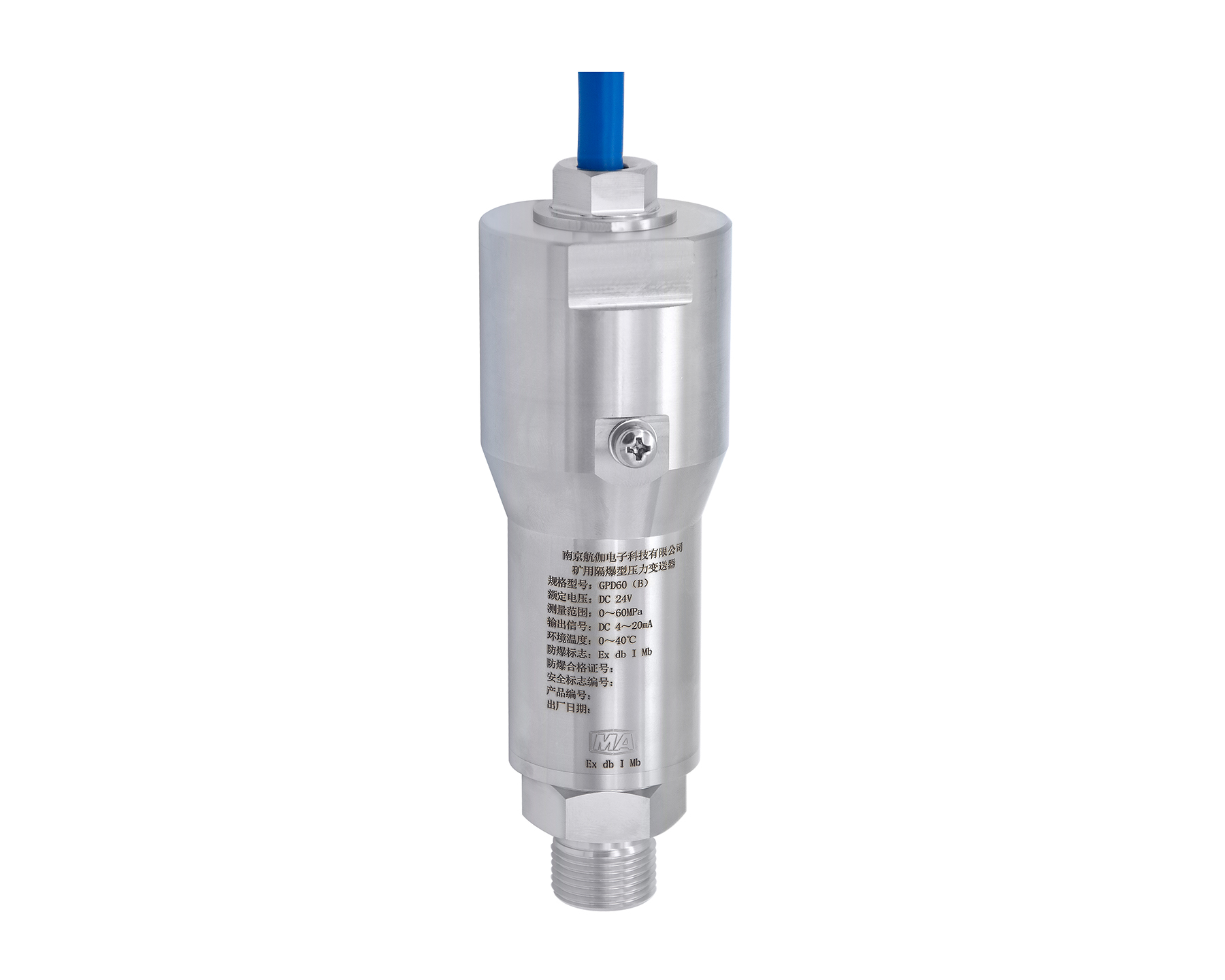

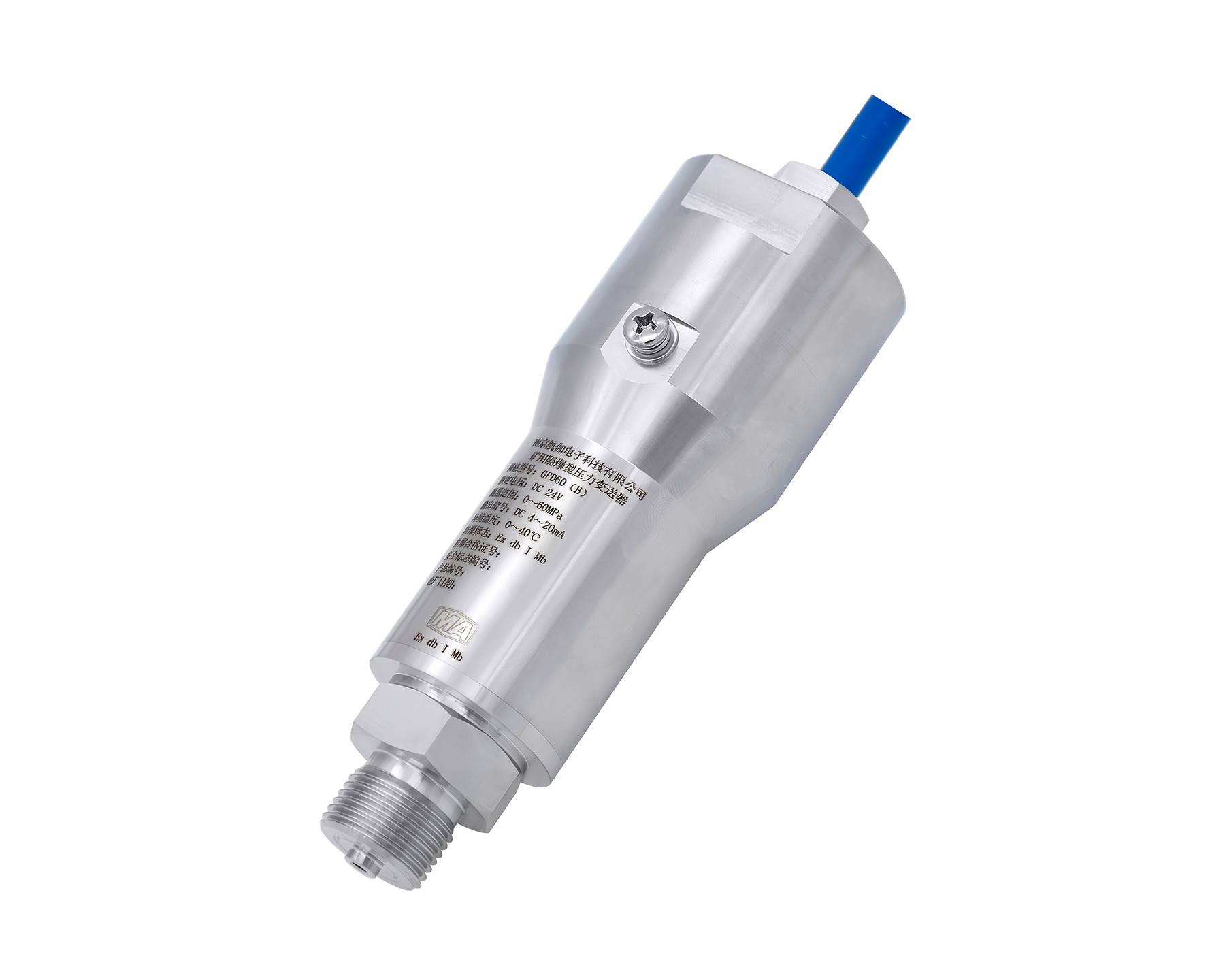

GPD60(B)矿用隔爆压力变送器

GPD60(B)矿用隔爆型压力变送器符合MT209-1990和本标准的规定，并按经规定程序和国家授权的检验单位审批的技术文件和图样制造。

该产品结构设计合理、检测准确、性能稳定、安装维护方便。适用于煤矿井下具有煤尘、瓦斯爆炸危险场所，用于煤矿设备液压系统的压力测量和自动控制。 测量精度高，抗干扰能力强，外型采用全密封式不锈钢结构，能满足防潮、防爆、防腐、防尘等恶劣工况要求。

^{1  防爆型式：矿用隔爆型}

^{2  防爆标志: Ex db I Mb}

^{适用环境条件}

^{1  在下列条件下应能正常工作。}

^{a) 环境温度：0℃～40℃；}

^{b) 平均相对湿度：不大于95 ％RH（25℃）；}

^{c) 大气压力：80 kPa～106 kPa；}

^{d) 煤矿井下，有瓦斯、煤尘、可能存在爆炸性气体的环境；}

^{2  变送器能承受的最恶劣的贮运条件为：}

^{a) 高温：55 ℃；}

^{b) 低温：-20 ℃；}

^{c) 平均相对湿度：95 ％RH（25 ℃）；}

^{d) 振动：加速度20 m/s2；}

^{e) 冲击：峰值加速度500 m/s2。}

^{主要技术指标}

^{1  工作电压：DC 24V；}

^{2  工作电流：≤30mA；}

^{3  测量范围：0～60MPa；}

^{4  输出信号：DC4mA～20mA（负载电阻0~500Ω）；}

^{5  基本误差：≤±0.5%（F.S）；}

^{6  重复性误差：≤±0.5%（F.S）；}

^{7  回程误差：≤±0.5%（F.S）；}

^{8  功能：变送器可将检测到的压力转换为电流型模拟量信号输出；}

^{9  外壳材质：304不锈钢；}

^{安装与调试}

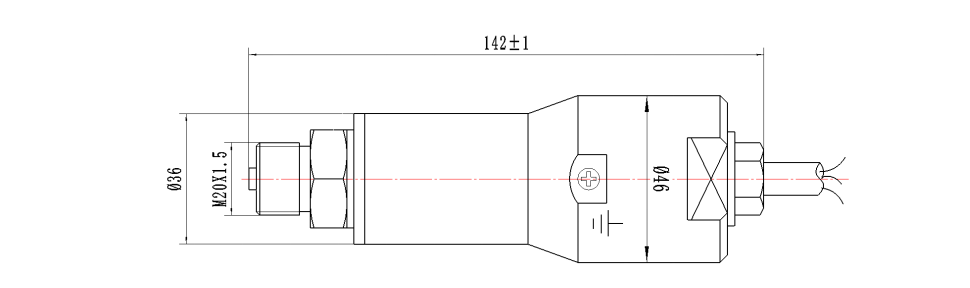

^{1  现场安装}

^{本产品采用螺纹连接方式；}

^{典型螺纹为M20×1.5，另有G1/2、G1/4、NPT1/4等螺纹可选；}

^{2  电气连接方式}

^{电源+------红色线}

^{信号输出------绿色线}

^{注意事项：}

 ^{① 产品在安装、维修时要保护隔爆面，不得磕碰和划伤隔爆面，以免影响产品的防爆性能。}

 ^{② 电缆预留长度不少于1米。产品安装使用时，电缆自由端要接入与环境相适应的防爆设备内。}

 ^{③ 本产品是永久式电缆引入方式，不得随意更换电缆。}

 ^{④ 内外接地螺丝要可靠接地。}
