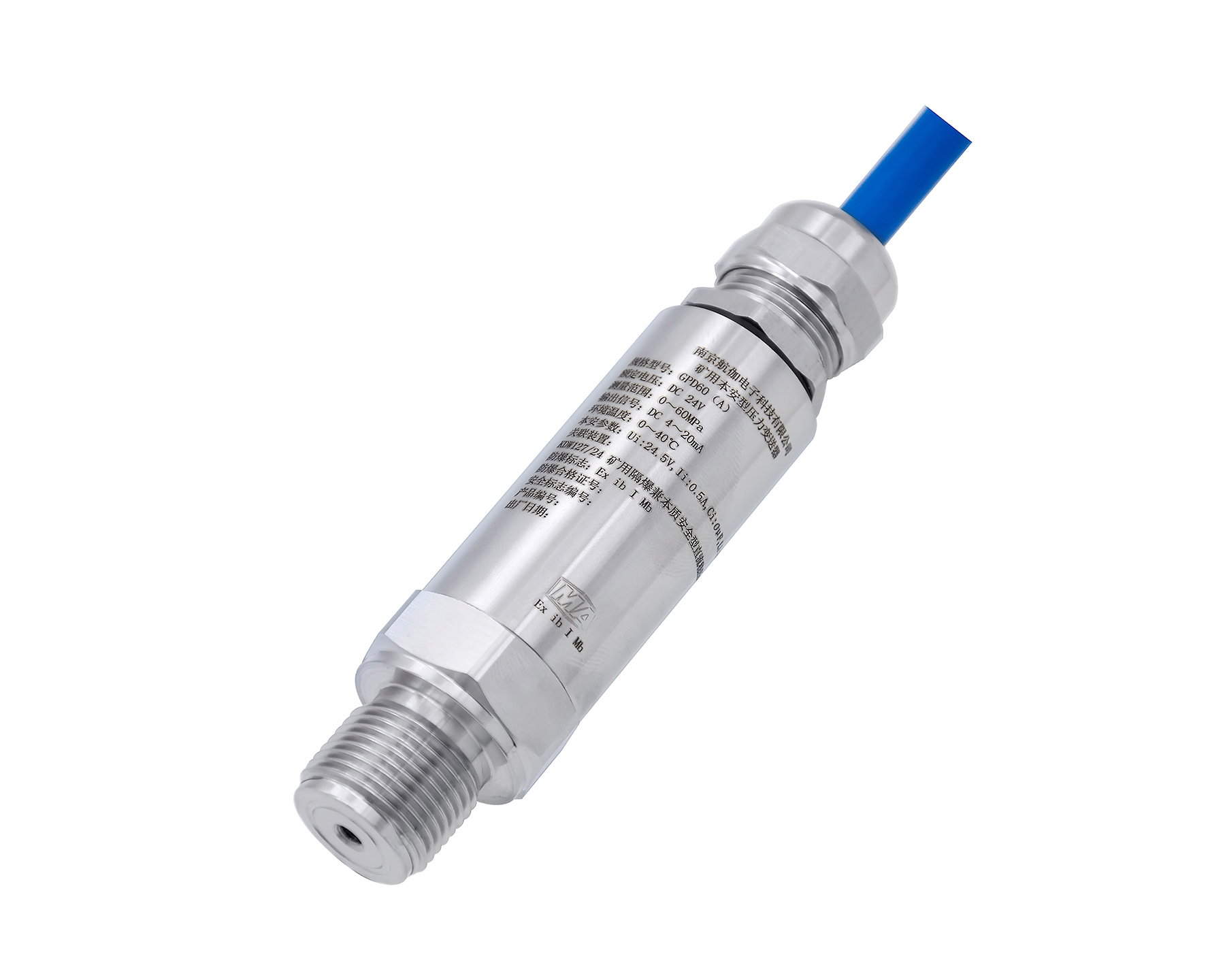

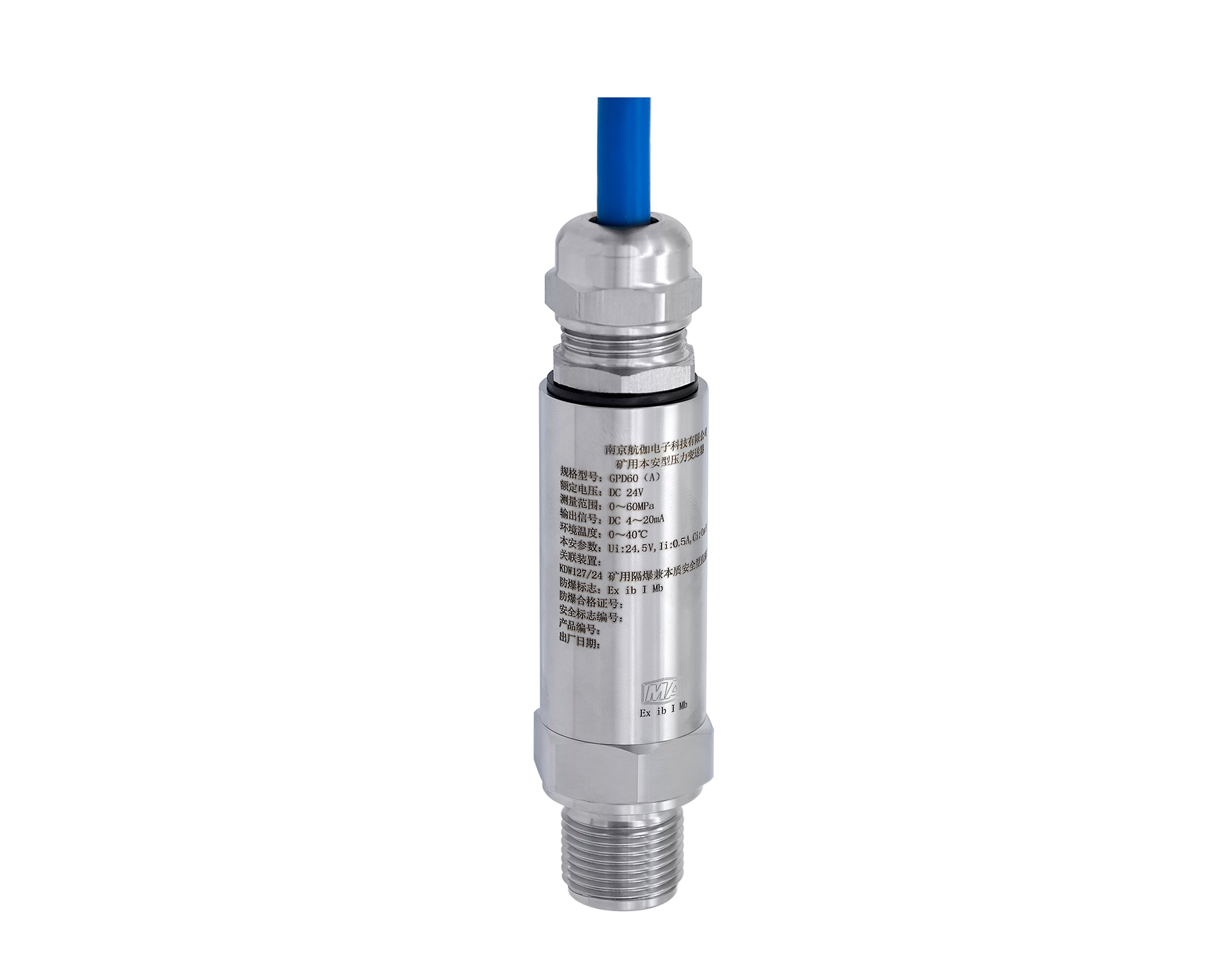

GPD60(A)矿用本安压力变送器

GPD60(A)矿用本安型压力变送器变送器符合MT209-1990和本标准的规定，并按经规定程序和国家授权的检验单位审批的技术文件和图样制造。

该产品结构设计合理、检测准确、性能稳定、安装维护方便，适用于煤矿井下具有煤尘、瓦斯爆炸危险场所，用于煤矿控制系统的压力测量和自动控制。该产品测量精度高，抗干扰能力强，外型采用全密封式不锈钢结构，能满足防潮、防爆、防腐、防尘等恶劣工况要求，能够实时监测煤矿机械液压系统的压力。

^{1 防爆型式：矿用本质安全型；防爆标志: Ex ib I Mb。}

^{2 本安参数}

^{Ui：24.5V，Ii：0.5A，Ci：0，Li：0。}

^{适用环境条件}

^{1 变送器在下列条件下应能正常工作：}

^{a) 环境温度：0 ℃～40 ℃；}

^{b) 平均相对湿度：不大于95 ％RH（25℃）；}

^{c) 大气压力：80 kPa～106 kPa；}

^{d) 煤矿井下有瓦斯、煤尘爆炸危险的环境；}

^{e) 无强烈震动和冲击的地方；}

^{f) 无破坏金属和绝缘材料的腐蚀性气体的地方；}

^{g) 无滴水的地方；}

^{h) 无外部冷源或热源的地方。}

^{2 变送器能承受的最恶劣的贮运条件为：}

^{a) 高温：55 ℃；}

^{b) 低温：-20 ℃；}

^{c) 平均相对湿度：95 ％RH（25 ℃）；}

^{d) 振动：加速度20 m/s2；}

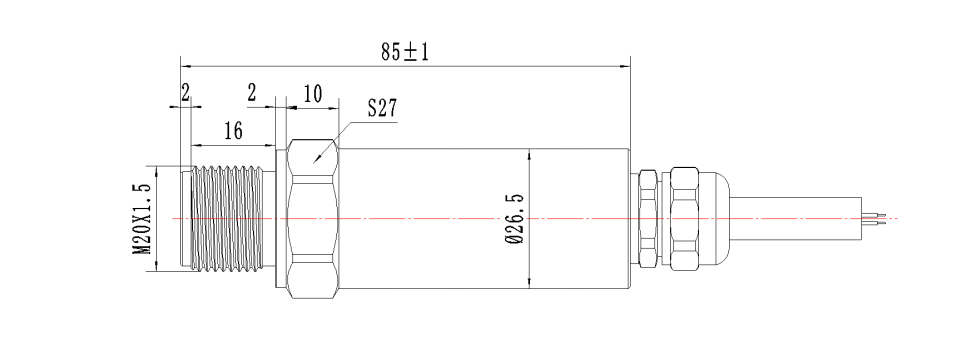

^{e) 冲击：峰值加速度500 m/s2。3.1 外形尺寸（直径X长度）：φ26.5mm×85mm（图1）；}

^{3 质量：约0.3kg；}

^{4 工作原理}

^{被测介质作用在GPD60(A)矿用本安型压力变送器的压力敏感元件上，使其产生一个与介质压力成正比的电信号，此信号经过特定放大电路处理，转换成工业标准的电流信号输出。}

^技术要求

^{1  工作电压：DC 24V；}

^{2  工作电流：≤30mA；}

^{3  测量范围：0～60MPa；}

^{4  输出信号：DC4mA～20mA（负载电阻0~500Ω）；}

^{5  基本误差：≤±0.5%（F.S）；}

^{6  重复性误差：≤±0.5%（F.S）；}

^{7  回程误差：≤±0.5%（F.S）；}

^{8  功能：变送器可将检测到的压力转换为电流型模拟量信号输出。}

^{安装与调试}

^{⑴ 现场安装}

^{本产品采用螺纹连接方式；}

^{典型螺纹为M20X1.5，另有G1/2、G1/4、NPT1/4等螺纹可选；}

^{⑵ 电气连接}

^{电源+------红色线}

^{信号输出------绿色线}

^{注意事项：}

^{①经防爆检验合格的产品不得改变本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。}

^{②变送器与关联装置相连，切不可接反，两者之间的接线必须遵照图2。}
