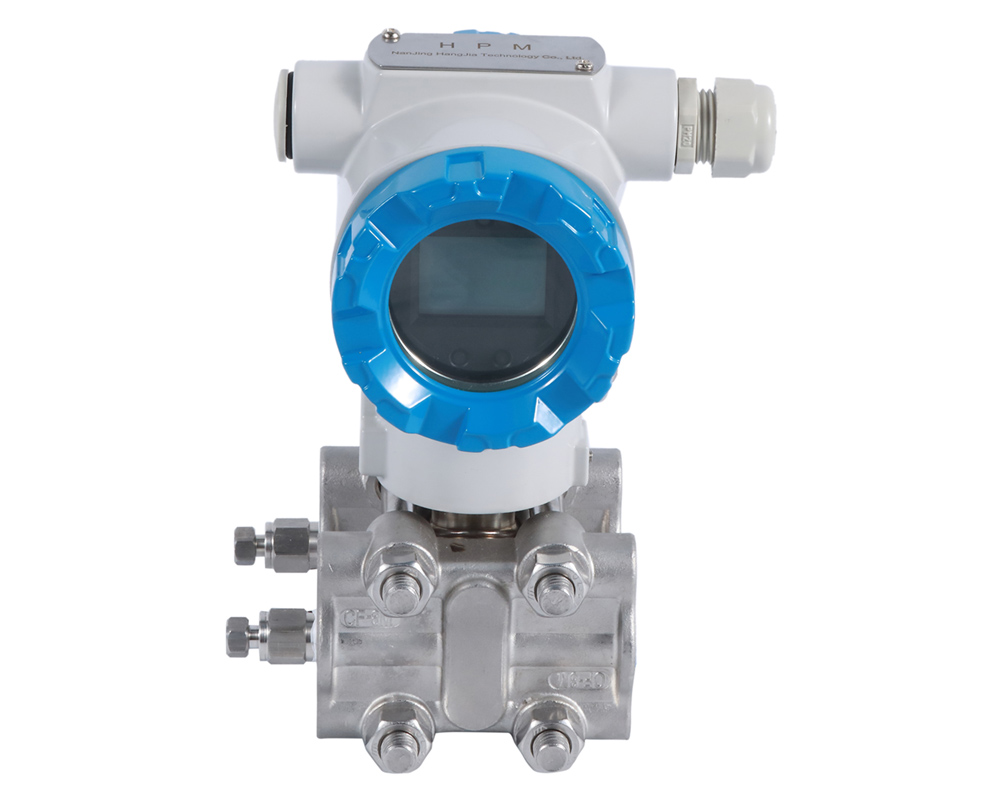

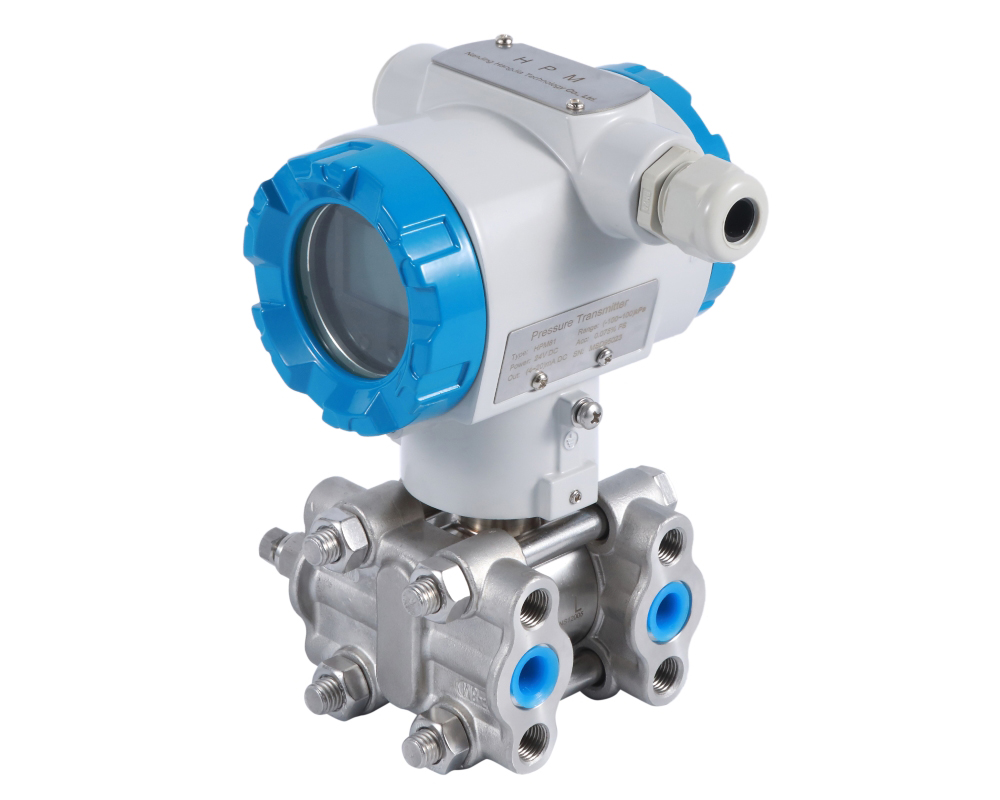

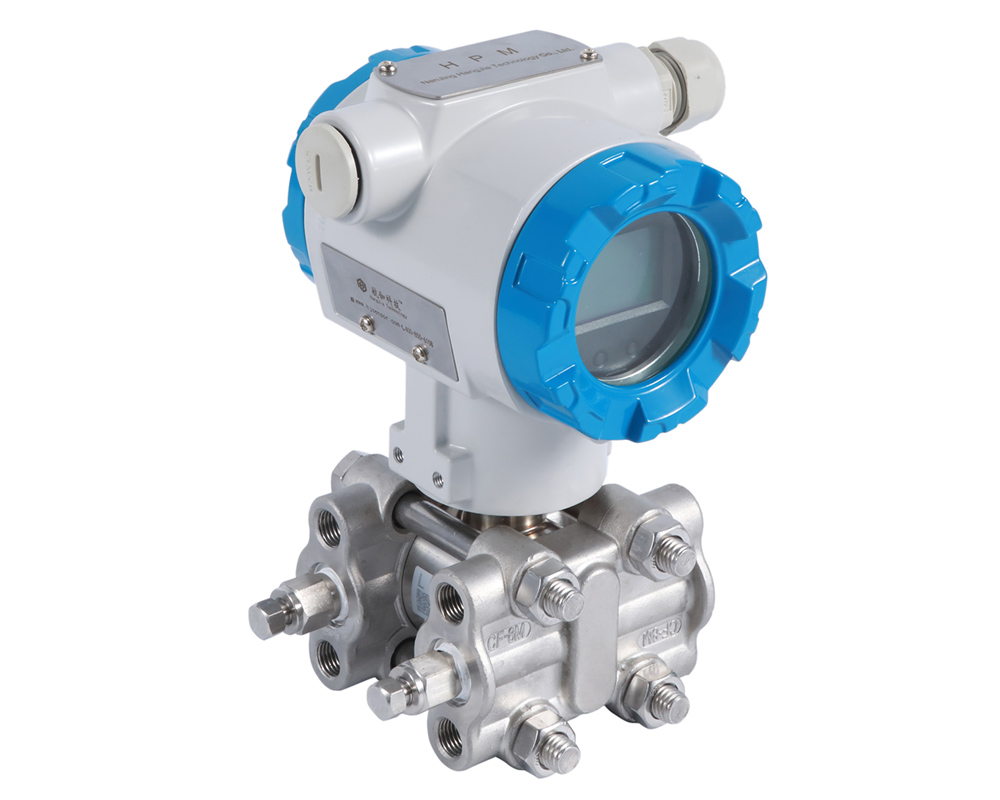

HPM81单晶硅差压变送器

所属分类: 高稳型压力变送器
浏览次数: 6064
专业工程师
一对一服务
产品描述 Product Description

HPM81单晶硅差压变送器采用单晶硅传感器芯片、 单晶硅双梁悬浮式设计,实现了高准确度、高过压性能优异的稳定性。内嵌专业信号处理模块,实现静压与温度补偿的结合,可在大范围内的静压和温度变化下提供较好的测量精度和长期稳定性。能准确的测量差压值,并把它转换成(4~20)mA DC的输出信号。该变送器可通过三按键本地操作,或通用手操器、组态软件、以及手机APP远程操作,在不影响输出信号的同时,进行显示与组态操作。

◆ 高准确度和高稳定性

◆ 优异的环境适应性

◆ 灵活的量程压缩

◆ 优异的操作性和使用便利性

被测流体:液体、气体、蒸汽

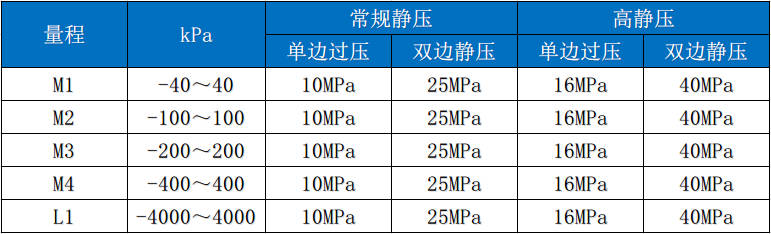

测量范围:


输出信号:(4~20)mADC+HART协议

容许负载电阻:0~600Ω(DC 24V)

  注:与手持通信器进行通讯时,至少需要 250Ω 的负载电阻。

电 源:


零点迁移:可在最大量程的-20%到+20%的范围内迁移

输出方式:线性输出  平方根输出 (可通过组态软件进行远程调整)

环境温度: -40~85℃ (常规型);-20~60℃ (隔爆型);-10~60℃ (充灌氟油);

贮存温度:-40~90℃

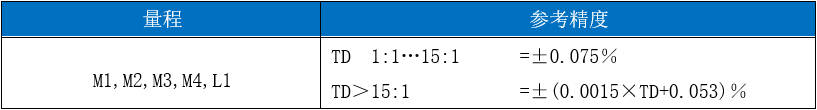

准 确 度:


*TD- 量程比

环境温度影响:总影响量/28℃(50°F)


静 压 影 响: ±0.05%量程/10MPa

过 压 影 响:±0.05%量程上限 /10MPa

稳 定 性:  ±0.05%量程上限 /12个月

防爆级别:Ex ia II CT4; Exd II CT6

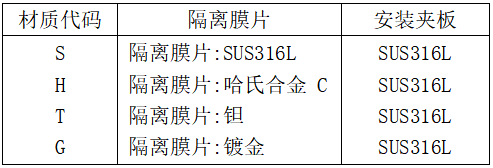

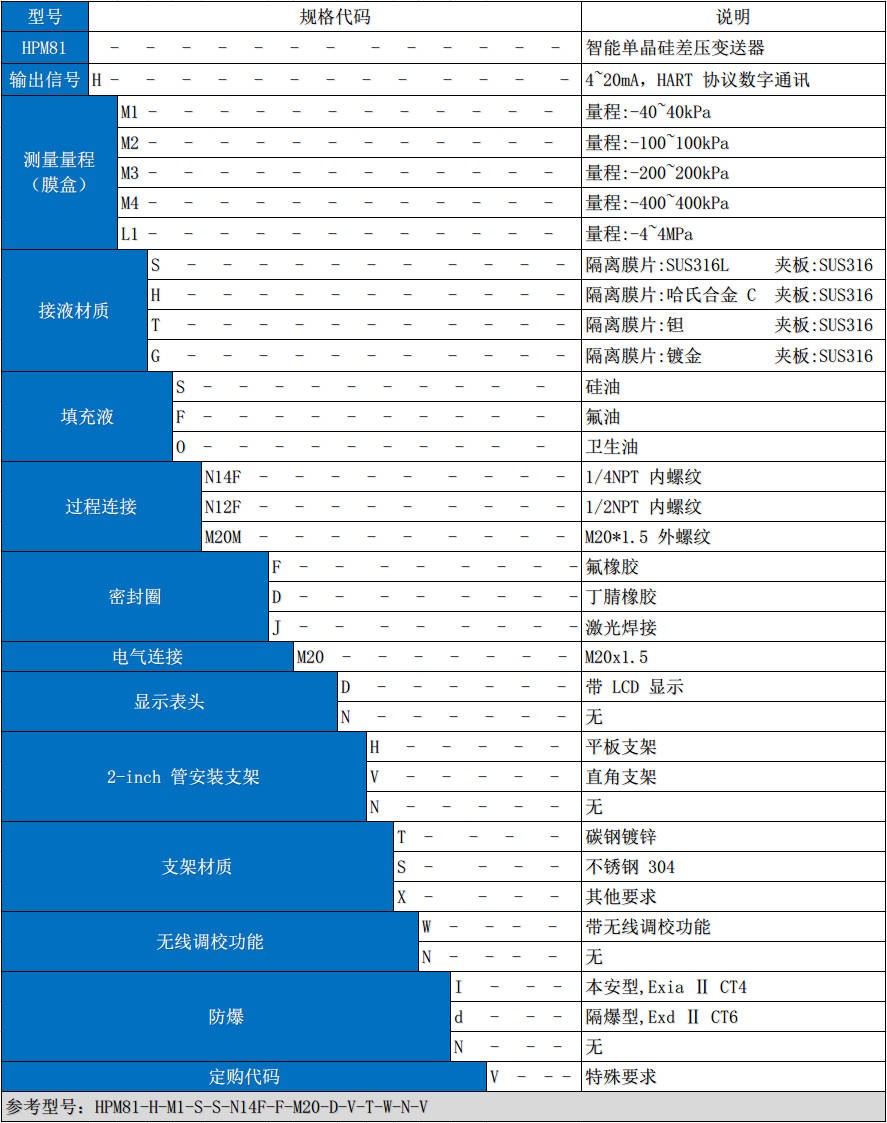

接液部分材质:详见选型指南


接液密封圈:氟橡胶

变送器外壳:低铜铝压铸件 + 聚氨酯涂装

变送器外壳盖:低铜铝压铸件 + 聚氨酯涂装

防护等级 :IP66

铭牌 : SUS304

填充油 : 硅油, 氟油,卫生油(可选)

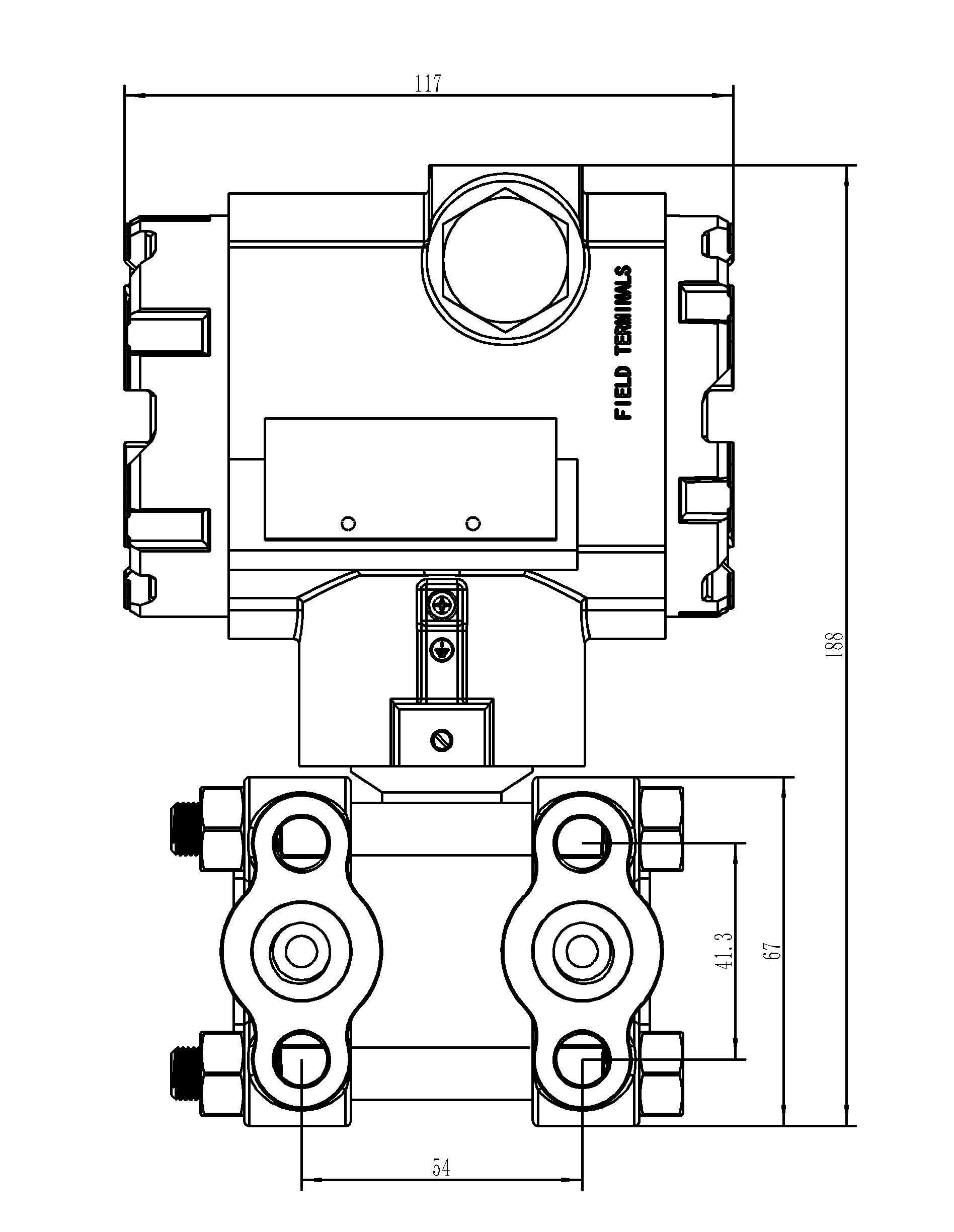

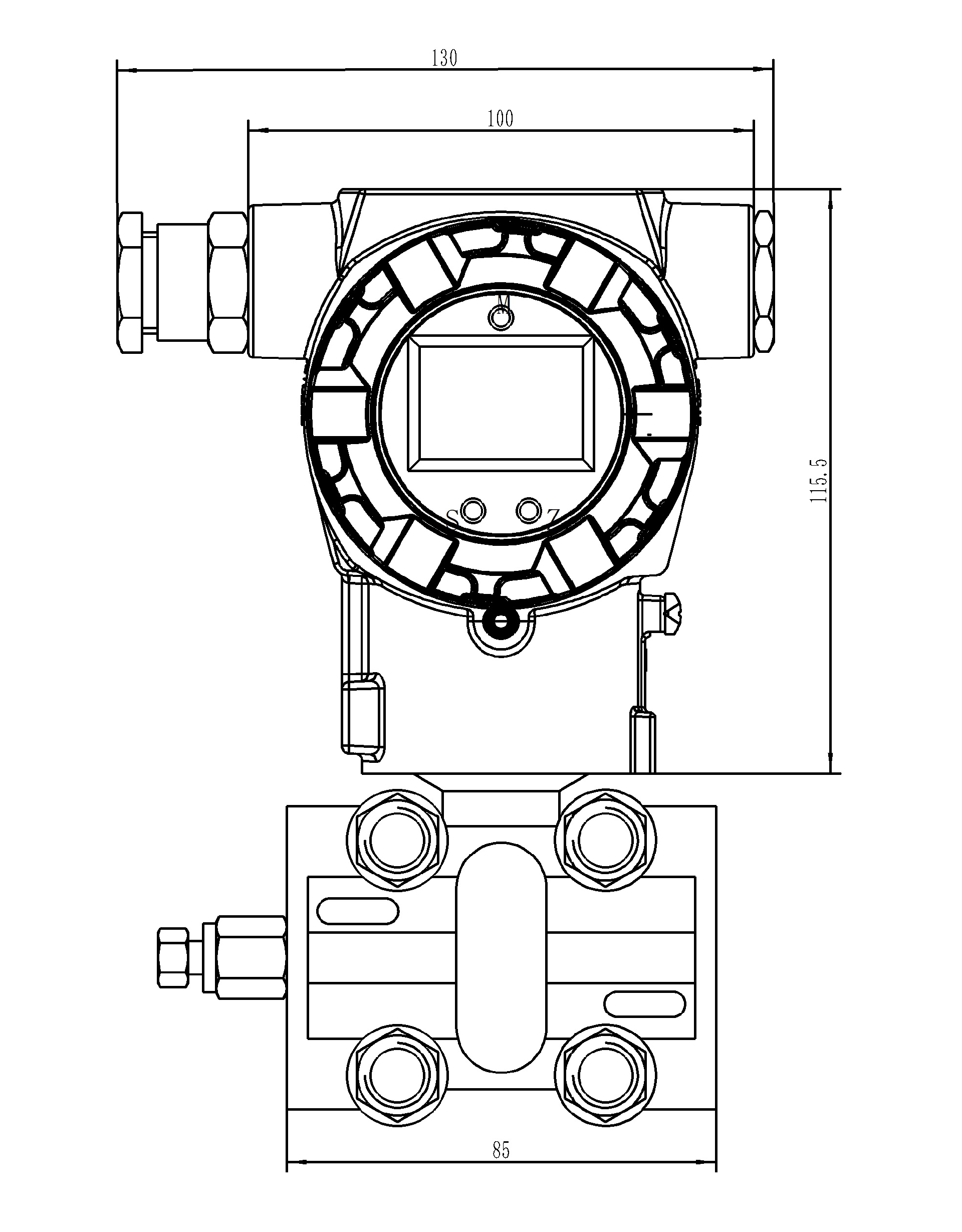

外形尺寸:根据外形图

重量:约2.9~3.1kg(本体)

电缆引入口:M20*1.5

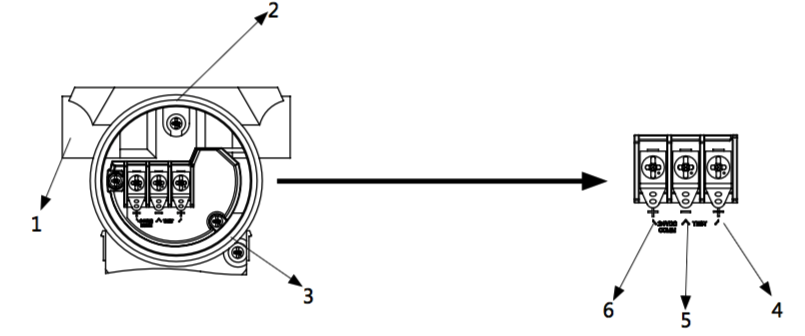

1. 外壳

2. 内部接地端

3. 外部接地端

4. 4...20mA 测试信号,正信号端和测试端之间

5. 电源负极

6. 电源正极
