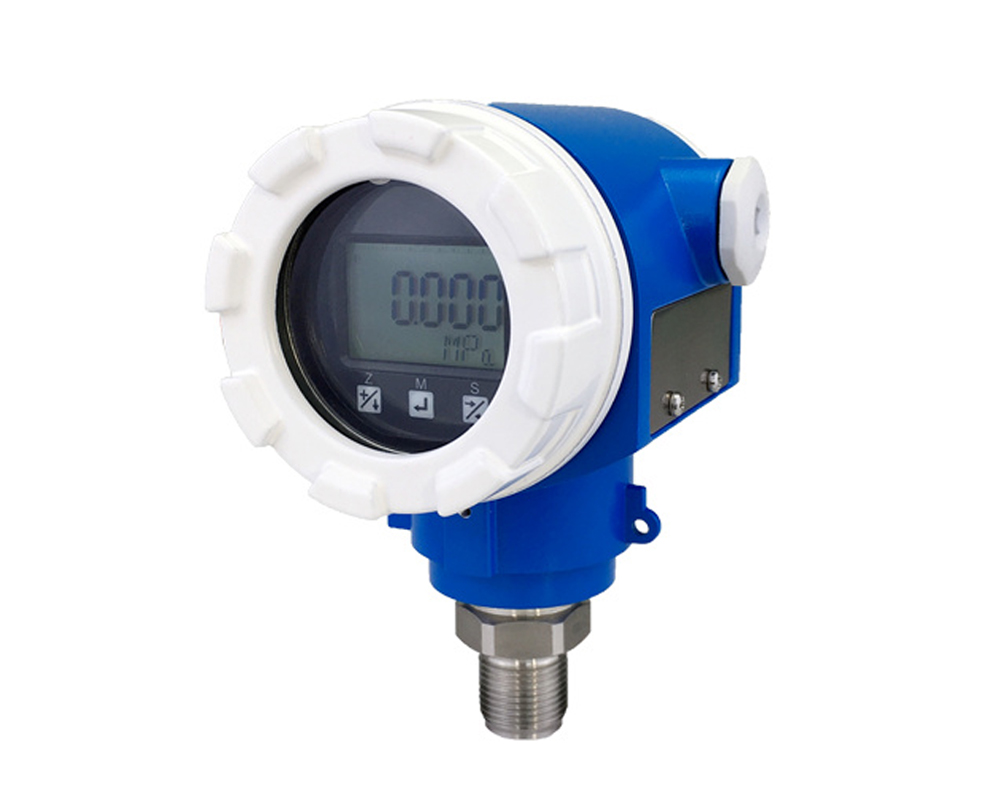

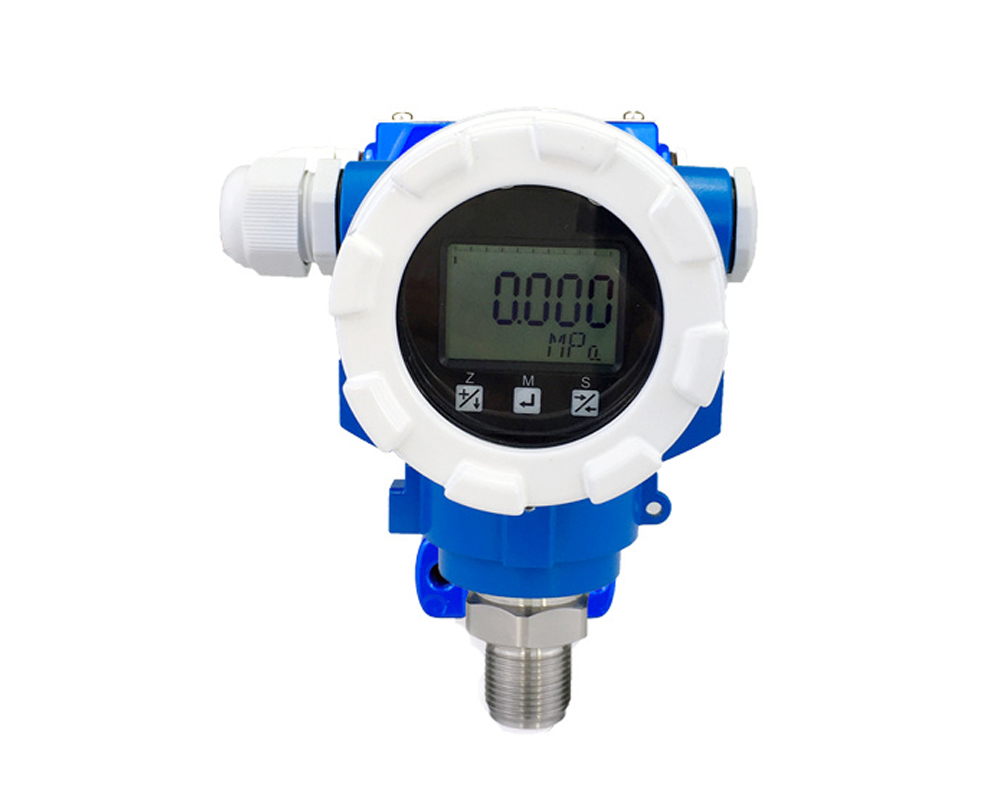

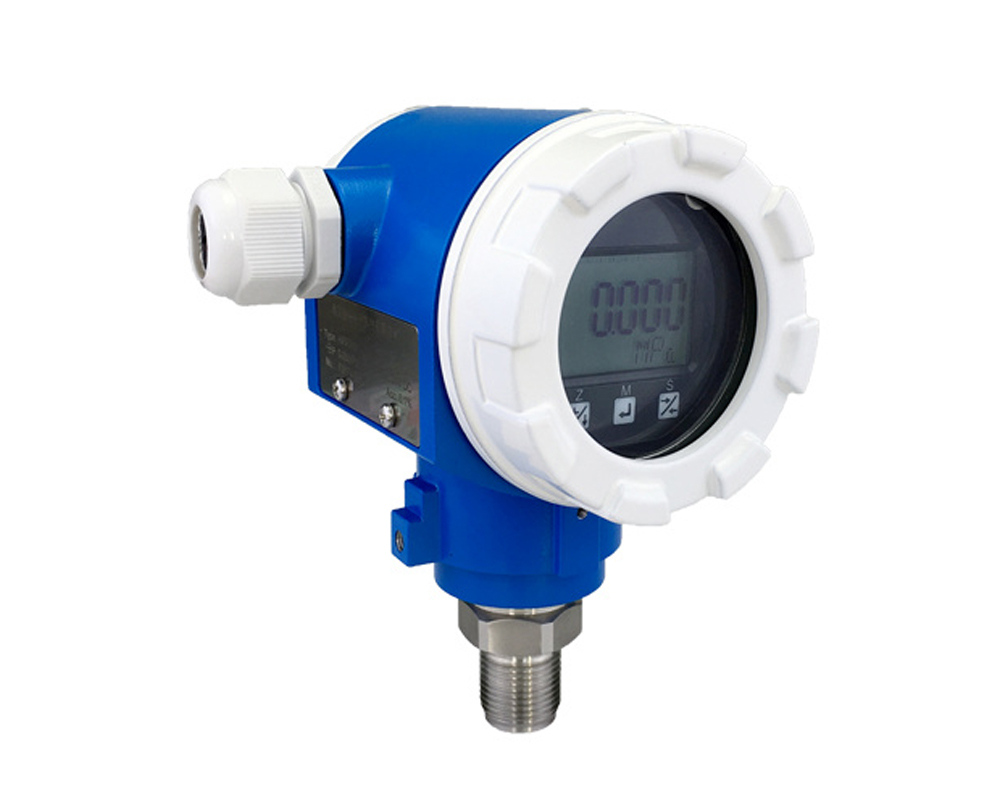

HPM240智能数显型压力变送器

HPM240型智能数显压力变送器是一种多功能数字化仪表，在采用成熟和可靠的硅传感器技术基础上，结合先进的单片机技术和传感器数字转换技术精心设计而成。核心部件单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化。本产品具有强大的界面操作功能，数字表头可以显示压力、百分比和电流，及0～100％模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本参数的设置，方便了现场调试。信号转换、信号采集与处理及电流输出控制采用了一体化专用集成电路，使变送器具有精确、稳定、可靠等特点。

◆ 专属定制化电子壳体，外壳防护等级IP65

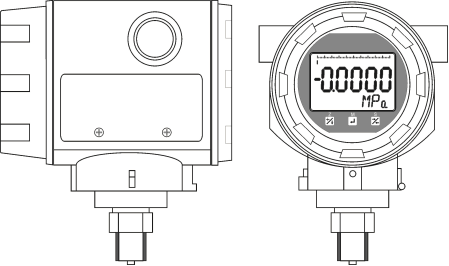

◆ LCD现场显示，高精度

◆ 组态操作和量程有源迁移

◆ 被测介质密度可现场灵活设置和调整

◆ 抗干扰强，长期稳定性好

测量介质：与304、316L不锈钢兼容的各种液体、气体和蒸汽

量程：0-0.01…60MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.2%FS；±0.5%FS

长期稳定性：±0.1%FS/年；±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-30~85℃

贮存温度：-40~120℃

供电电源：24VDC（10~30V）

输出信号：4~20mADC

输出方式：二线

负载电阻：≤（U-10）/0.20Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：φ6mm专用屏蔽电缆1.5米

壳  体：铝合金

压力接口：不锈钢1Cr18Ni9Ti

膜  片：不锈钢316L

O型圈 ：氟橡胶

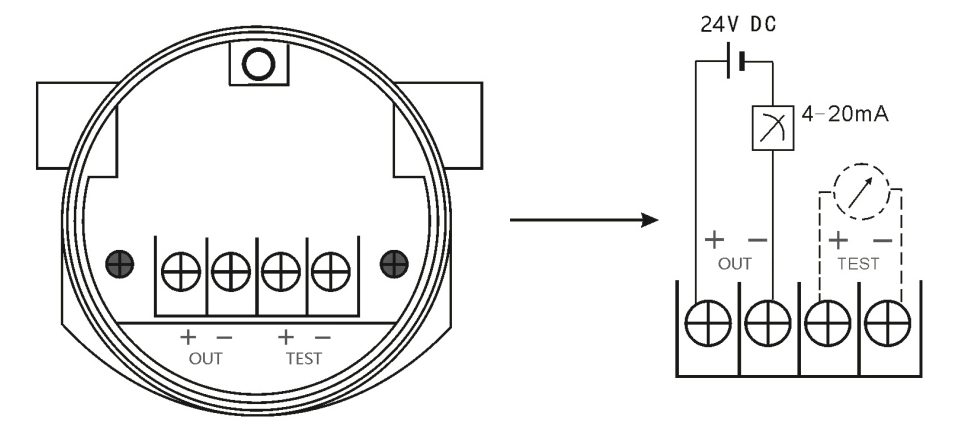

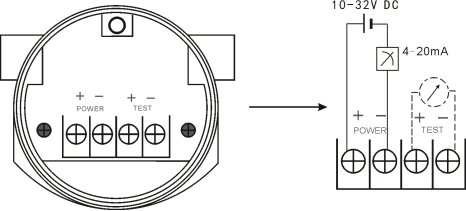

二线制4～20mADC 输出型变送器的电器接线图

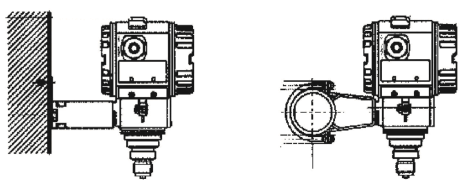

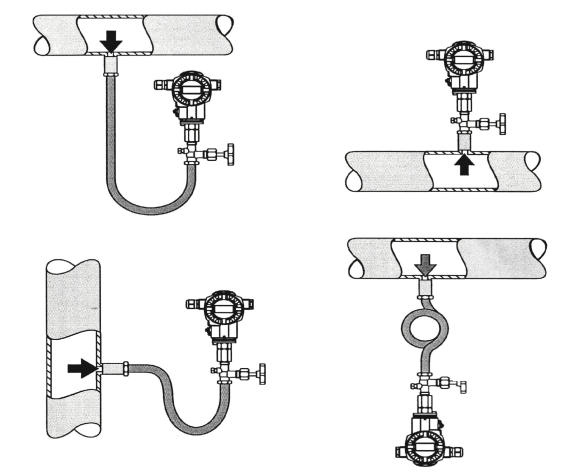

压力变送器可以直接安装在引压管道上或利用安装支架进行安装
