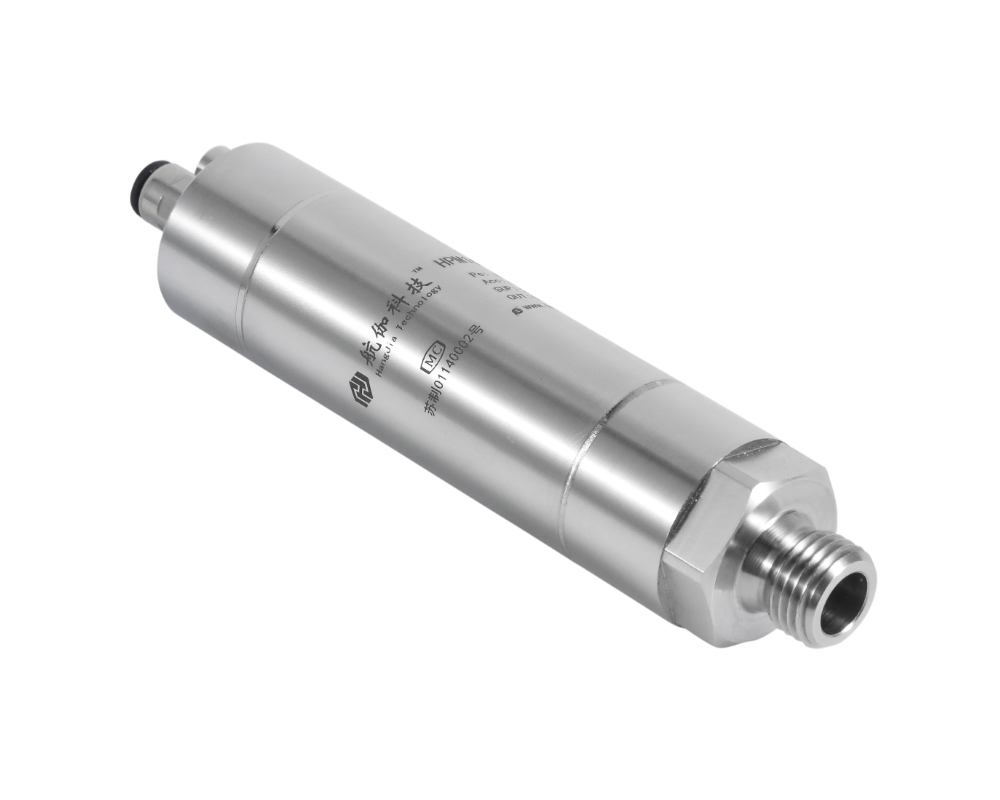

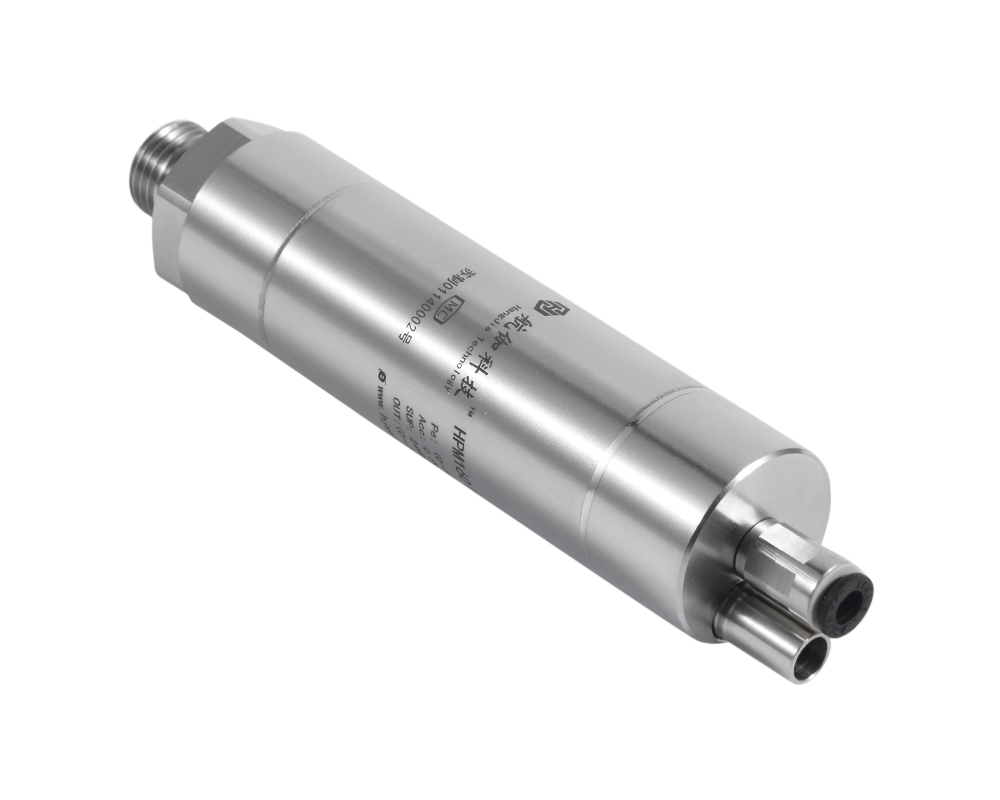

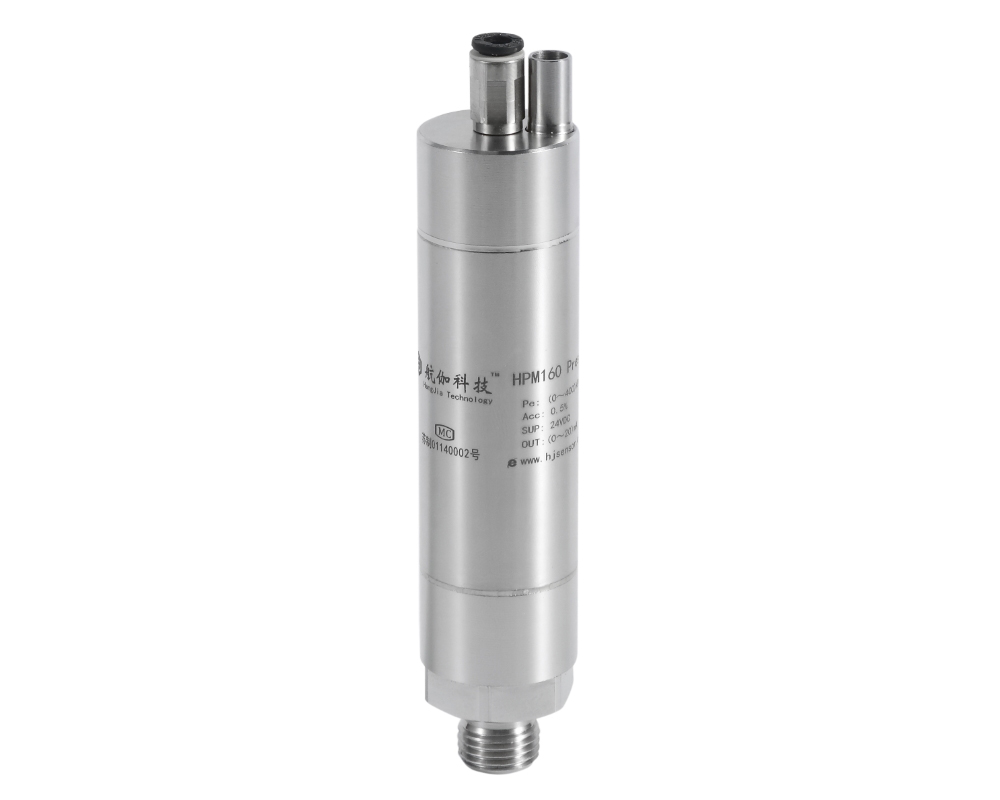

HPM160型压力变送器

HPM160型压力变送器精巧化结构设计，搭配高精度的硅压阻传感器和精密的数字信号调理电路，整体采用焊接设计结构，同时又兼具防水透气设计。该产品可直接与计算机、控制仪表、显示仪表等相连，整体性能优异，安装方便，具有良好的抗震性和抗冲击性，在恶劣环境中可以长期使用。

• ◆ 整体不锈钢焊接设计结构

• ◆ 防水透气设计

• ◆ 多种输出信号

• ◆ 形式结构多样，安装简单，适用性广

测量介质：与304、316L不锈钢兼容的各种液体、气体或蒸汽

量程：-100kPa...0～5kPa...60MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-40～85℃

贮存温度：-40～120℃

供电电源：5VDC，24VDC

输出信号：4～20mADC,HART，RS485等

绝缘电阻：100MΩ;，500VDC

外壳防护：IP65

电气连接：电缆直接输出

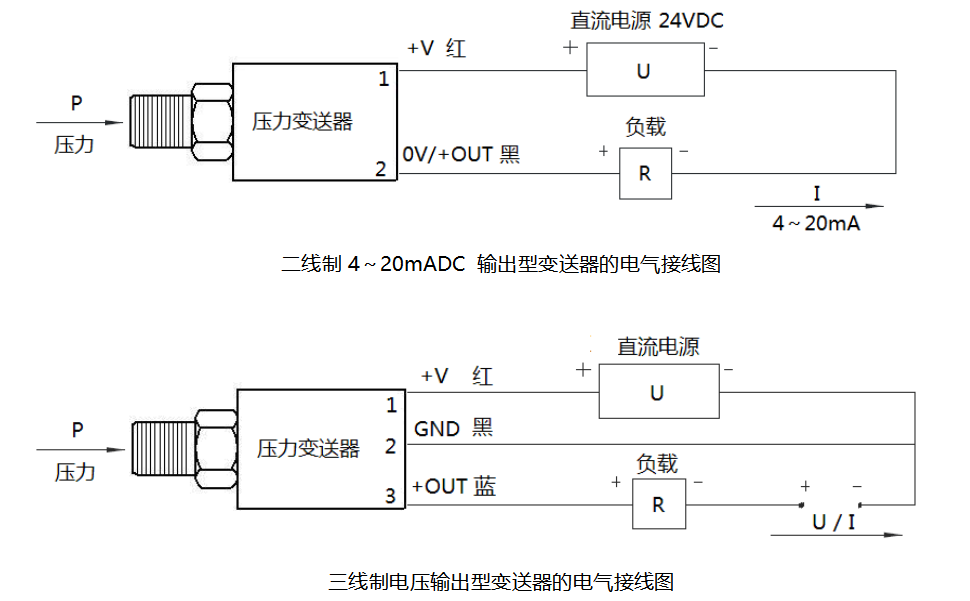

二线制4～20mADC 输出型变送器的电气接线图

三线制电压输出型变送器的电气接线图
