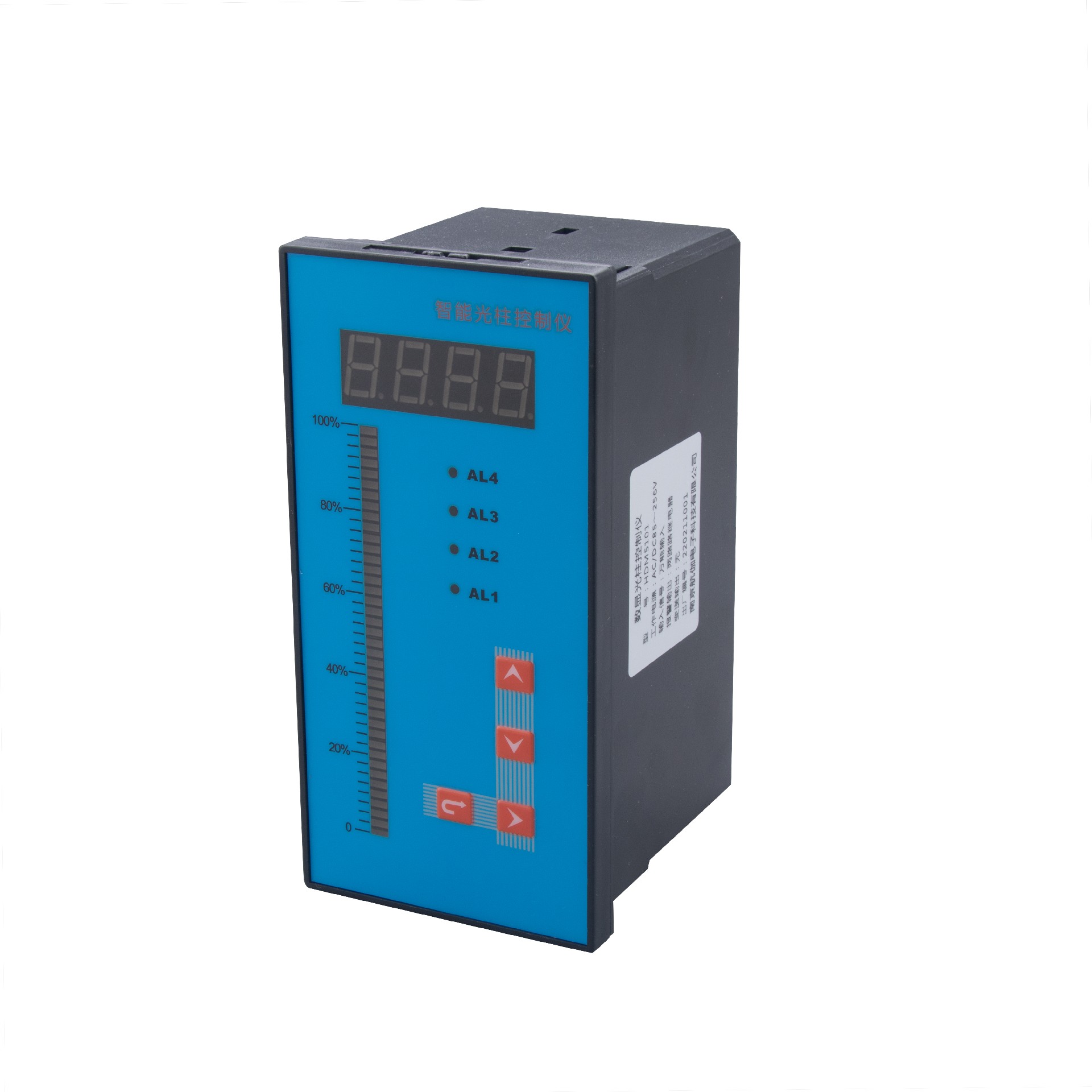

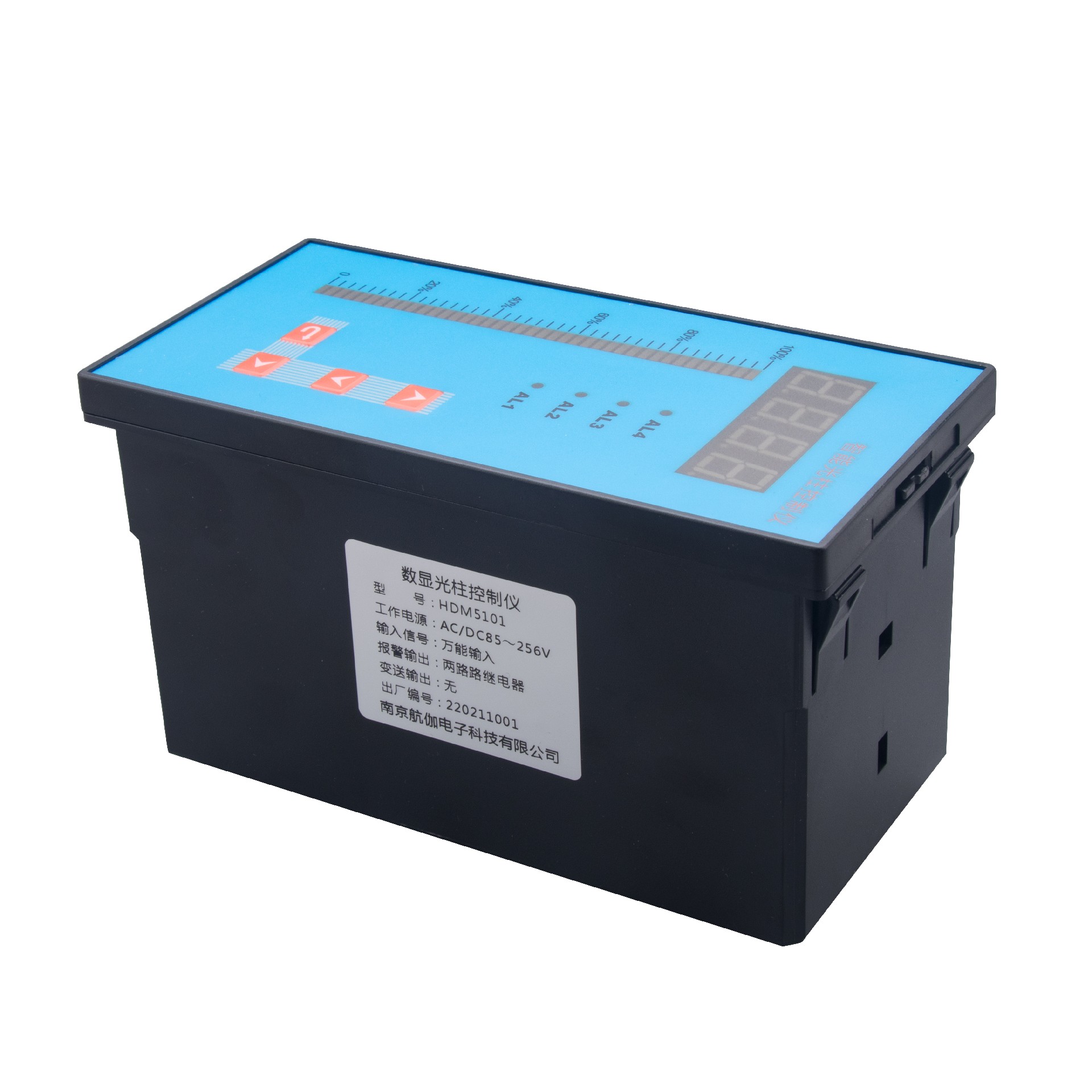

HDM5101光柱液位仪

◆ 工业级ARM单片机、美国POWER电源管理芯片，能长期、可靠的工作

◆ 热电阻、热电偶全量程测量，标准电流、标准电压量程任意设定

◆ 40段超亮LED模拟光柱按百分比指示测量值，特别适合液位、料位显示

◆ 四路继电器报警输出，上限、下限，区间内、区间外四种报警方式可选

◆ 可做超下限、下限，上限、超上限控制模式，满足各种现场要求

◆ 高速模拟量变送输出，变送范围可选，可兼容各种模拟量采集模块

工作电源：AC/DC86～265V（高压型）DC24V(直流低压型）

测量精度：0.2%FS

变送精度：0.5%FS

采样速率：5/秒

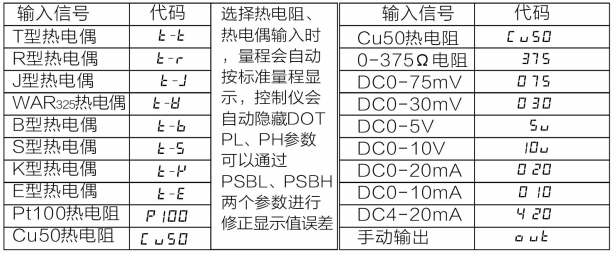

输入信号：

模拟光柱：40段超量LED光柱指示

馈电输出：DC24V/50mA(精密稳压，带输出短路保护)

变送输出：0～20mA、4～20mA、0-10V

通讯规则：RS485(RTU协议）

继电器触点：AC250V 7A

工作温度：-10～50℃

外形及开孔尺寸：2 种型号和外形尺对照如下：

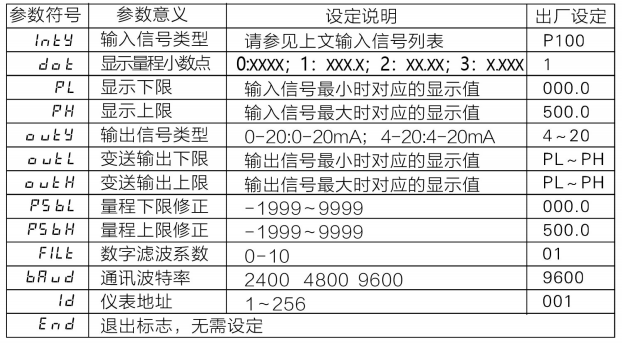

参数设定方法

输入、输出设定，进入密码：1001

报警设定，进入密码：2002

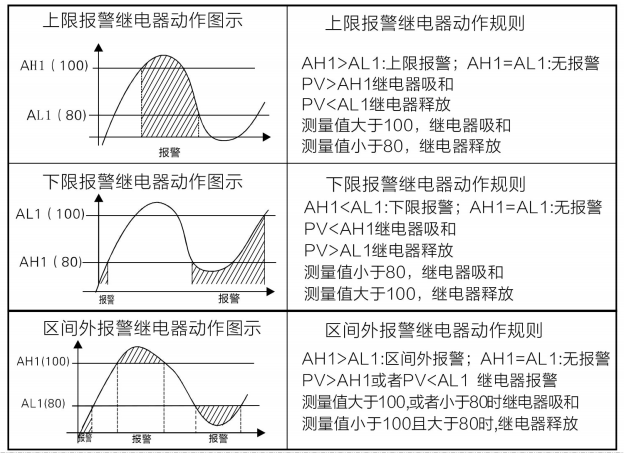

继电器报警方式
