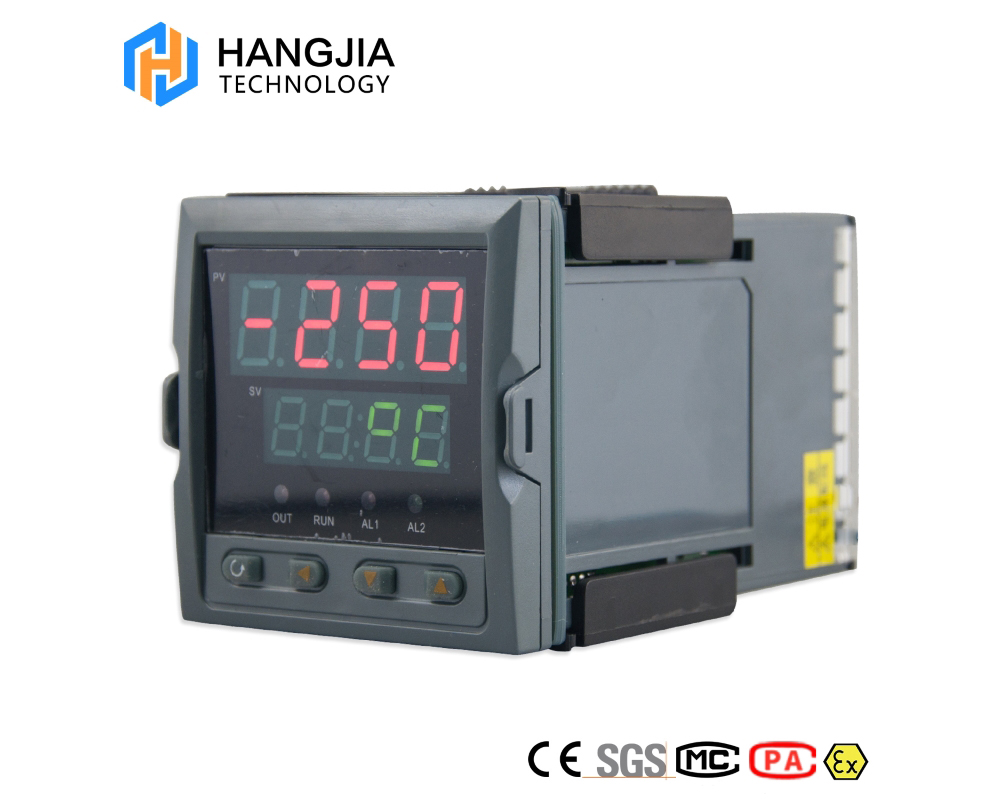

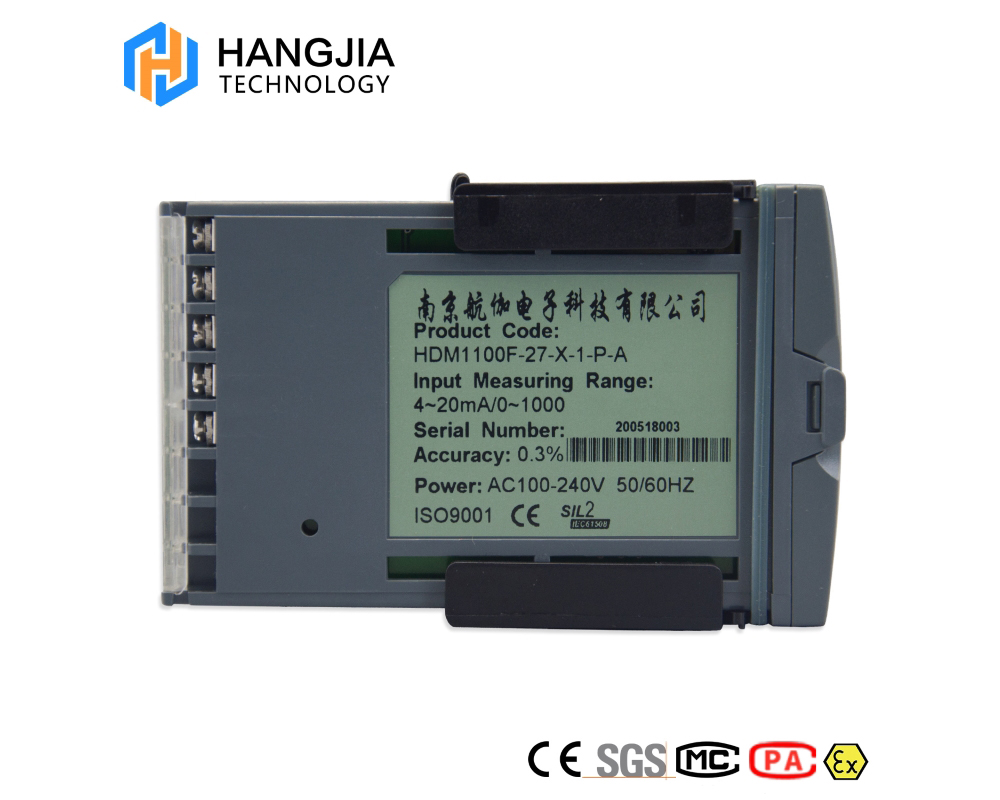

HDM1300模糊PID温控器/调节仪

HDM1300模糊PID温控器/调节仪采用模糊PID算式，控温精度基本达±0.5℃。性价比高，操作简单。7款外型尺寸，支持33种信号输入功能，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。支持2路报警功能，支持1路控制输出或支持采用标准MODBUS RTU协议的RS485通讯接口，1路DC24V配电输出。输入端、输出端、电源端光电隔离。100-240VAC/DC或12-36VDC开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。

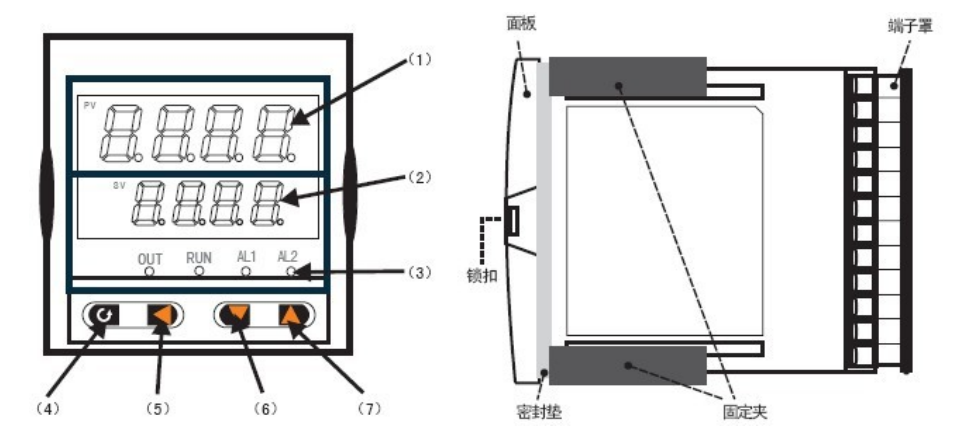

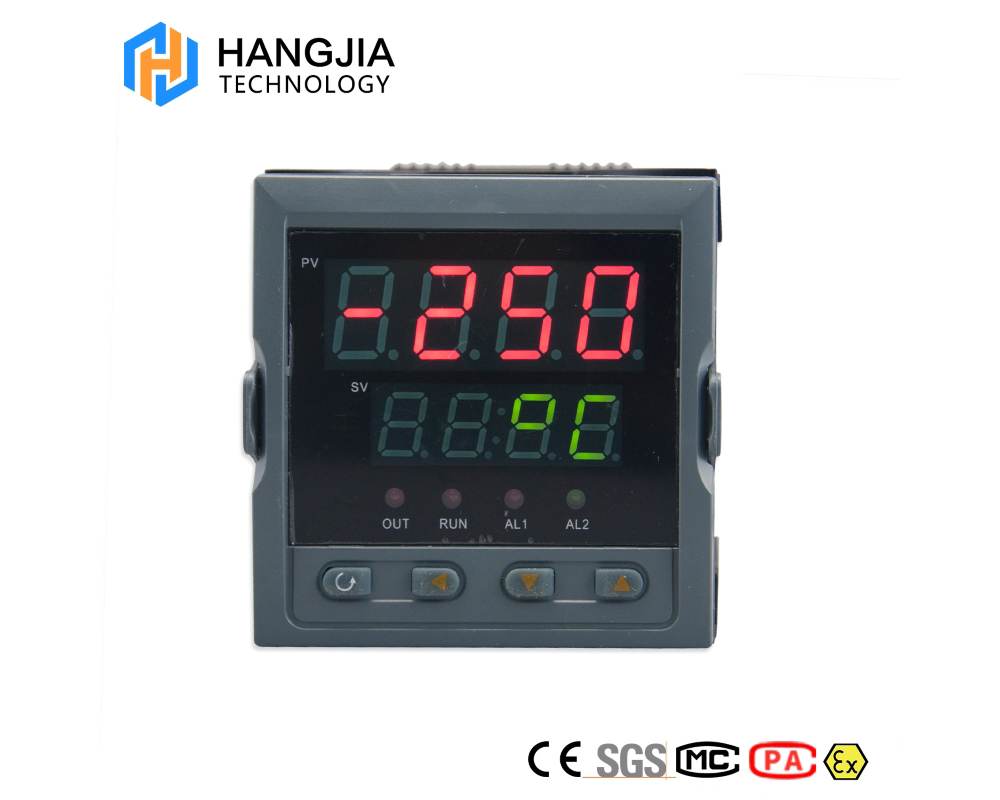

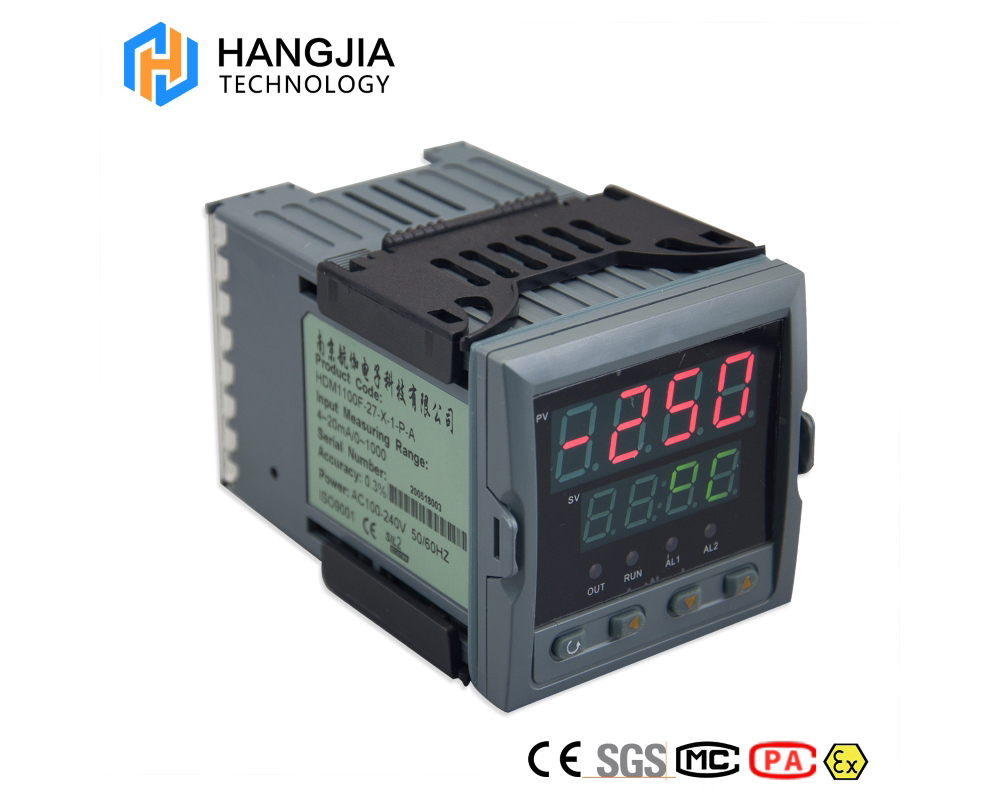

显示面板外观结构图:

(1) PV显示窗(测量值)

(2) SV显示窗

   测量状态下显示内容由一级参数中的SDIS

   定义；参数设定状态下显示设定值

(3) 第一报警(AL1)、第二报警(AL2)指示灯、运行灯(RUN)

和输出灯(OUT)

(4) 确认键

(5) 移位键

(6) 减少键

(7) 增加键

从外壳中取出表芯的方法:

仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。

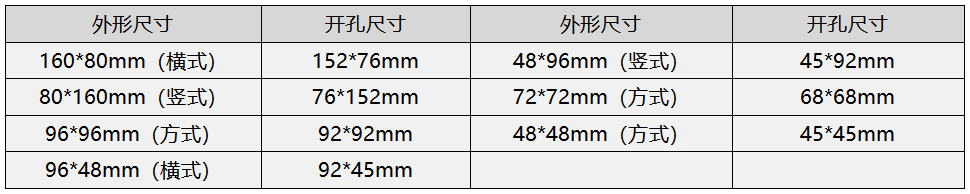

仪表外形尺寸及开孔尺寸:

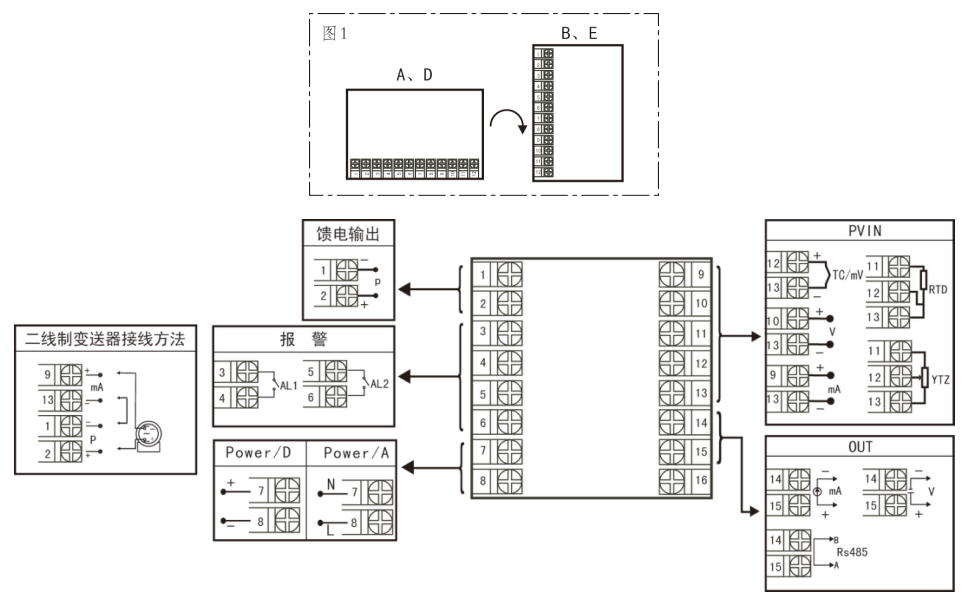

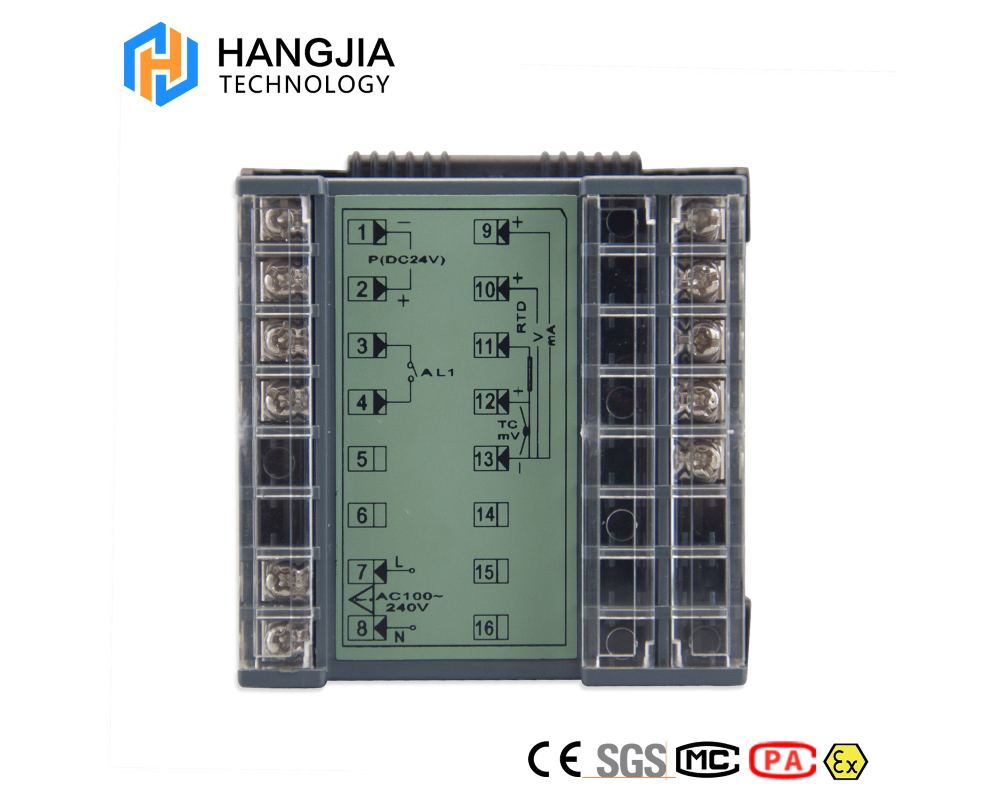

                     规格尺寸为A、B、C、D、E型接线图

注：横竖式仪表后盖接线端子方向不一样，见示意图:

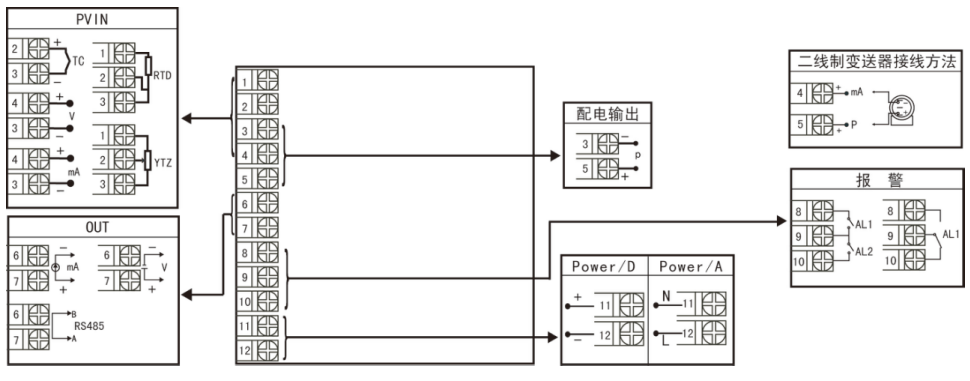

                      规格尺寸为F型接线图

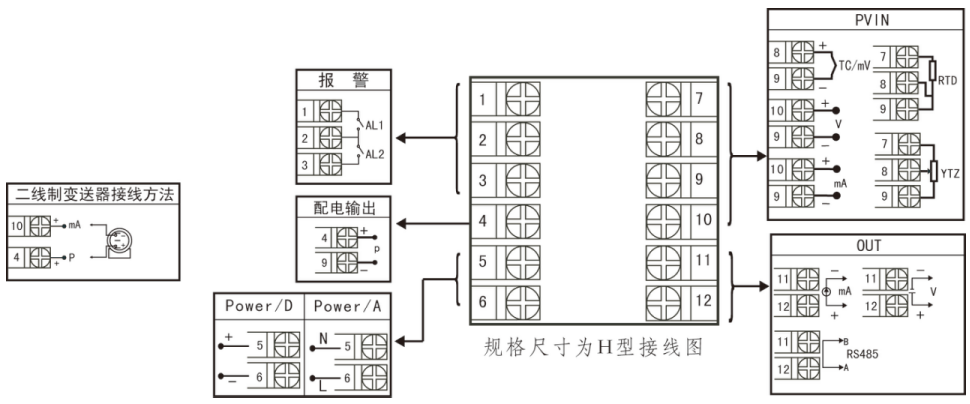

                         规格尺寸为H型接线图

注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485通讯功能和控制输出功能在同一组OUT接线端子上，只能选择一种。若两者需同时存在时，控制输出只能选择开关量输出且接线端子在AL2上。

备注：1、一路继电器(带有常开常闭触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载)；

      二路继电器(仅一组常开触点)   触点容量：AC220V/3A、DC30V/5A (阻性负载)

    2、规格尺寸为H的仪表，继电器触点容量：AC220V/0.6A、DC30V/0.6A(阻性负载)
