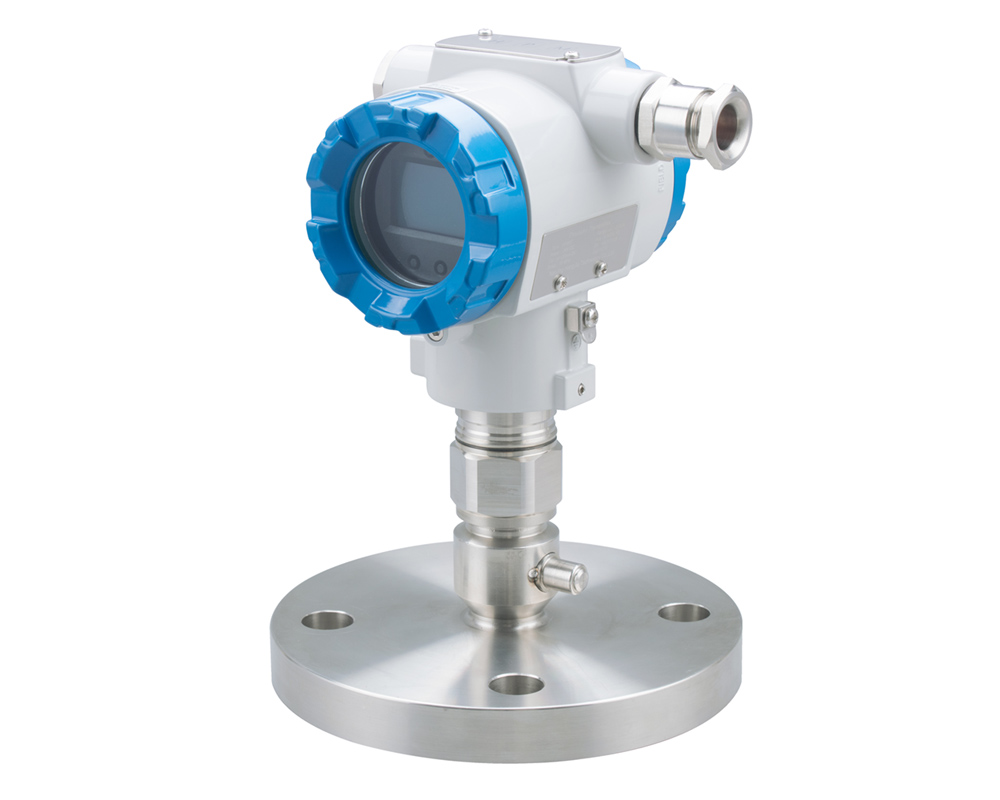

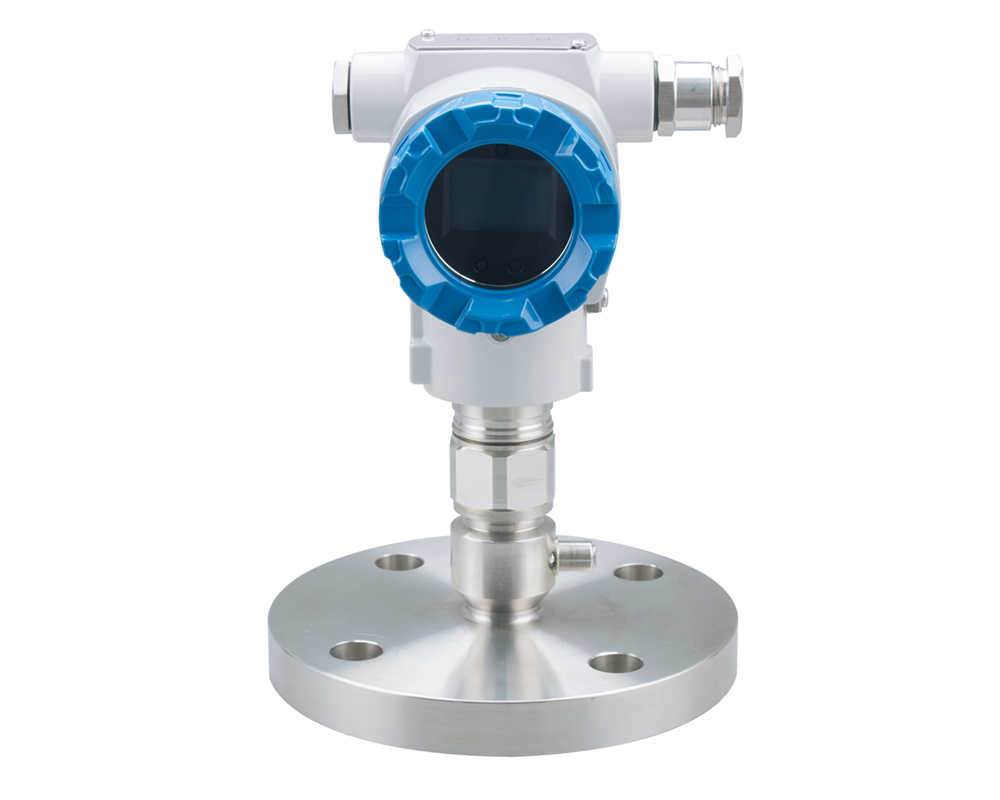

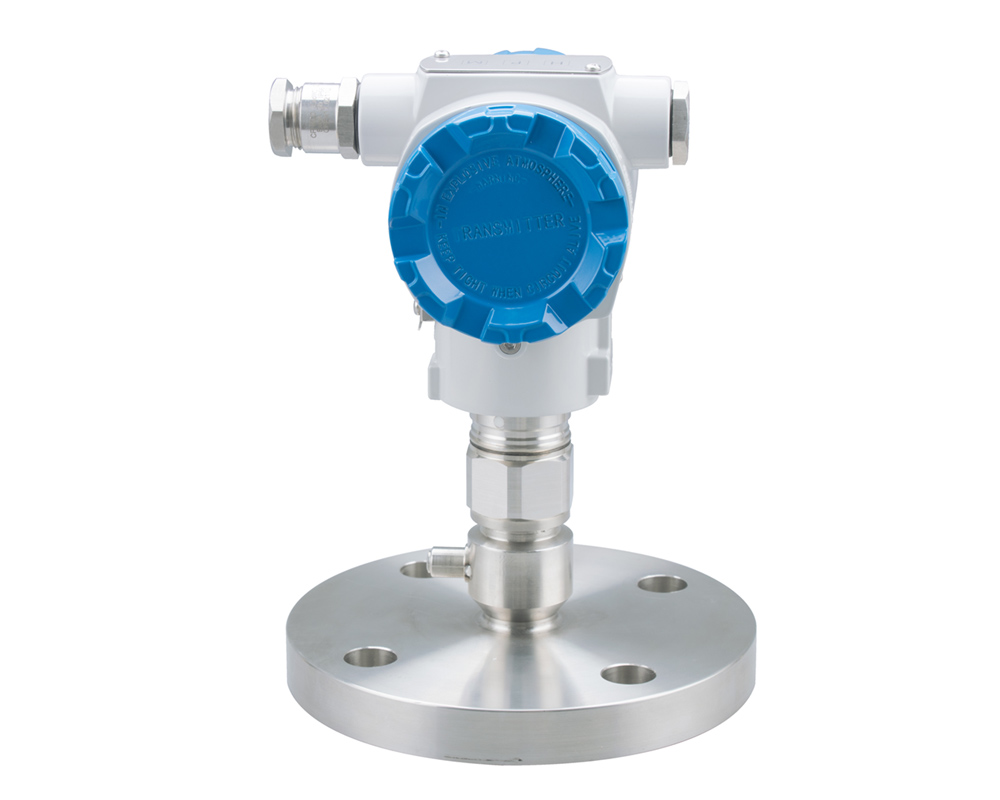

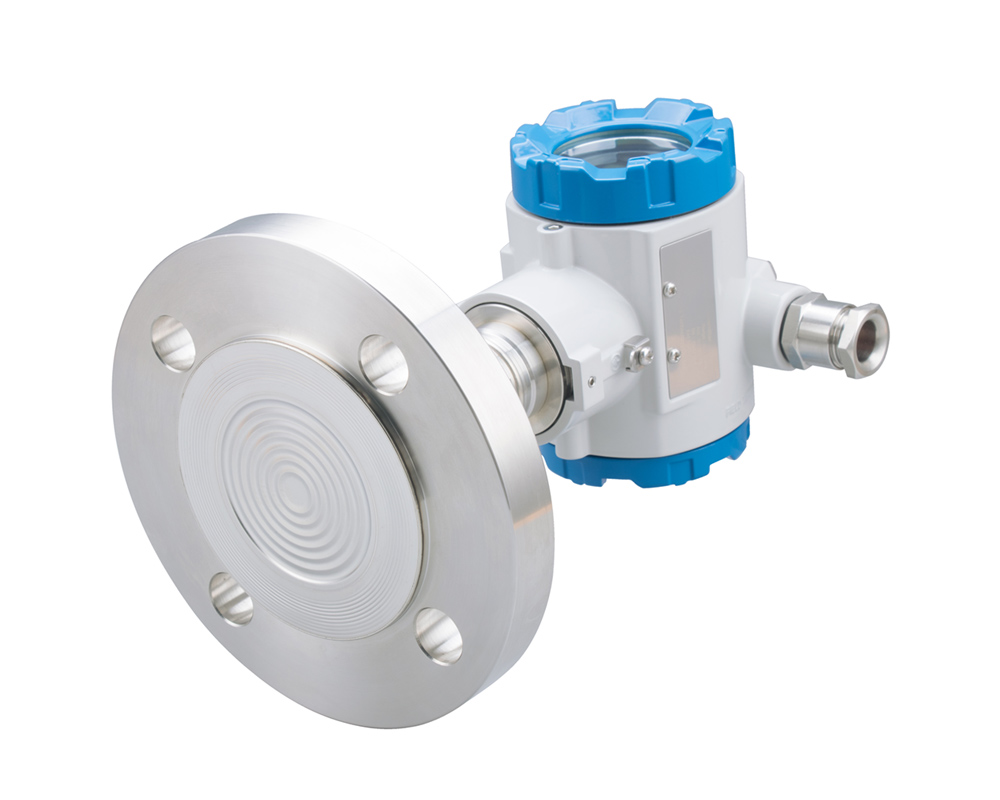

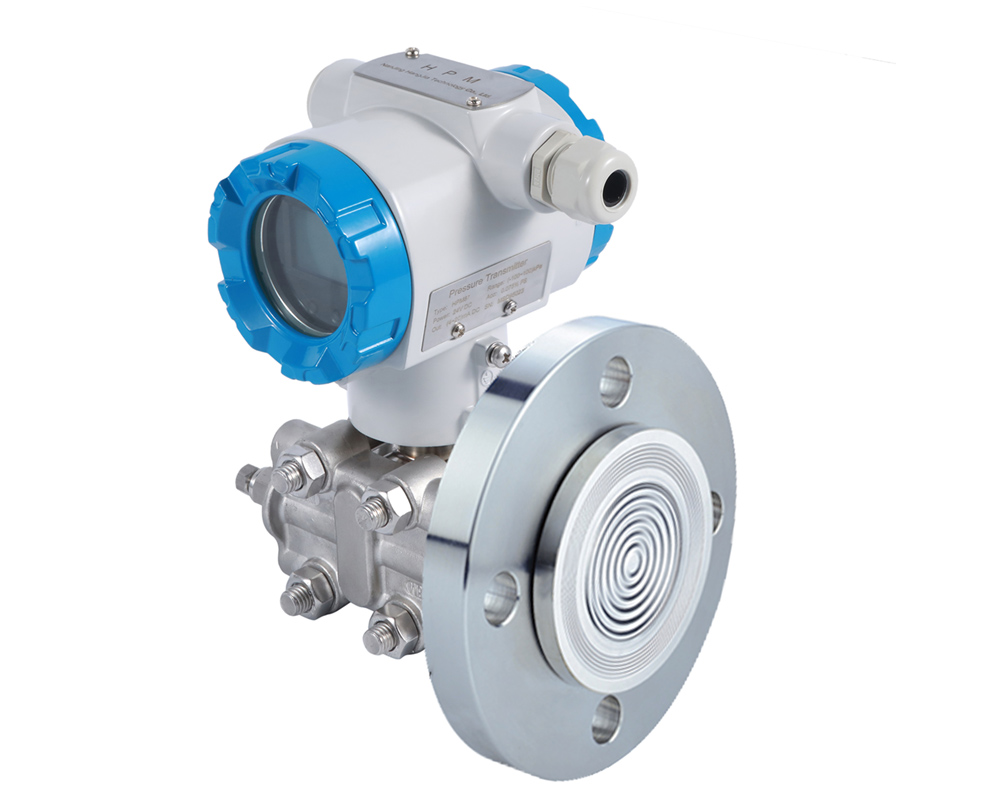

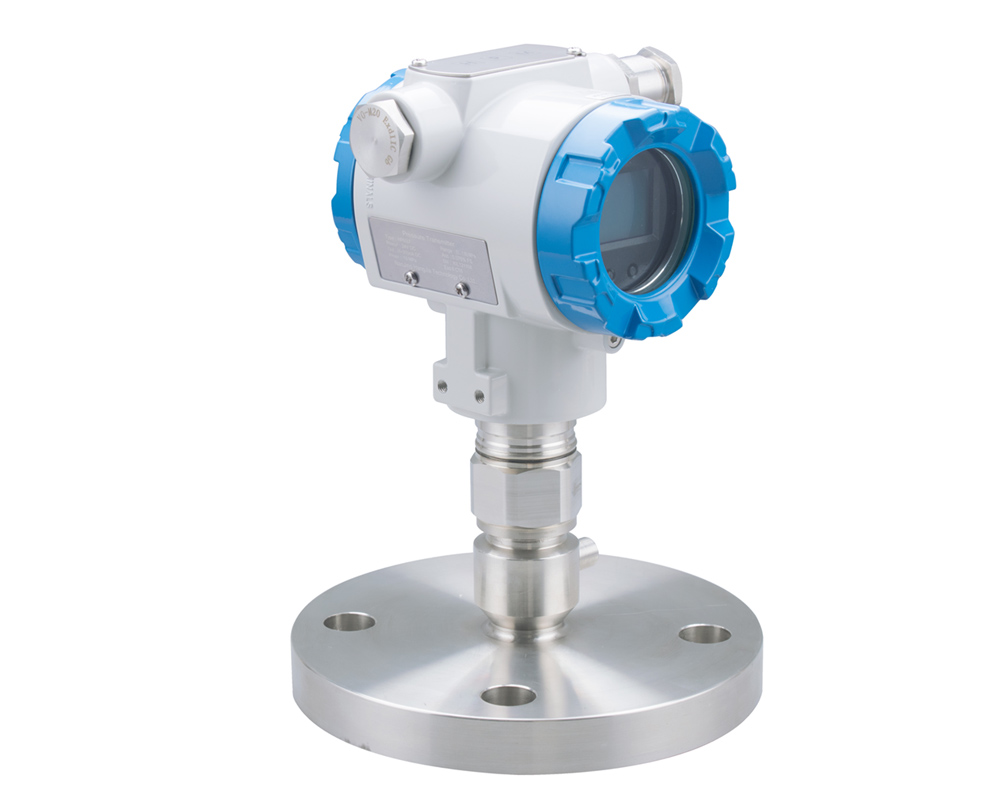

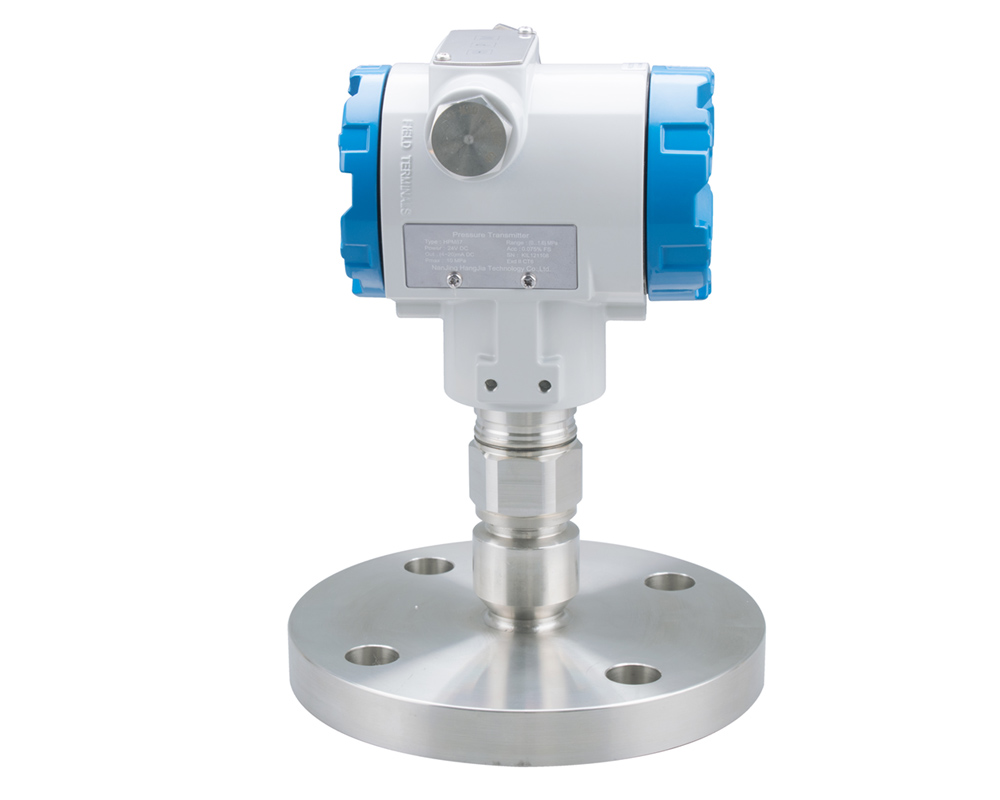

HPM87单晶硅法兰隔压力变送器

HPM87单晶硅法兰隔膜型压力变送器采用单晶硅传感器芯片、单晶硅双梁悬浮式设计，实现了高准确度、高过压性能优异的稳定性。内嵌专业信号处理模块可在大范围内的静压和温度变化下提供较高的测量精度和长期稳定性。能准确的测量压力值，并把它转换成(4～20)mA DC的输出信号。该变送器可通过三按键本地操作，或通用手操器、组态软件、以及手机APP远程操作，在不影响输出信号的同时，进行显示与组态操作。

◆ 高准确度和高稳定性

◆ 优异的环境适应性

• 智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响

◆ 灵活的量程压缩

◆ 优异的操作性和使用便利性


• 备有5位带背光LCD数字显示器


• 多种显示功能(mA、Pa、kPa、 MPa、bar、mbar、%、psi、mmH2O)

• 内置三按键快捷操作就地调整功能


• 备有各种抗腐蚀材料


• 全面自诊断功能

被测介质对变送器接头和隔离膜片有腐蚀作用时

被测介质中有固体悬浮物或介质粘度高，易堵塞时

被测介质用引压管引出易结晶或固化时

更换被测介质需冲洗以防交混时

须保持卫生条件，防止污染时

被测流体:液体、气体、蒸汽

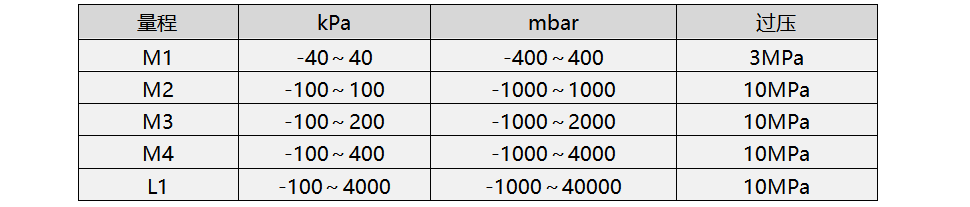

测量范围:

输 出 信 号:(4～20)mADC+HART协议

容许负载电阻:0～600Ω(DC 24V)

  注:与手持通信器进行通讯时，至少需要 250Ω 的负载电阻。

电 源:

零点迁移:可在满量程的-20%到+20%的范围内迁移

输出方式:线性输出  平方根输出 (可通过组态软件进行远程调整)

环境温度: -40～85℃ (常规型)；-40～60℃ (隔爆型)；-10～60℃ (充灌氟油)；

贮存温度：-40～90℃

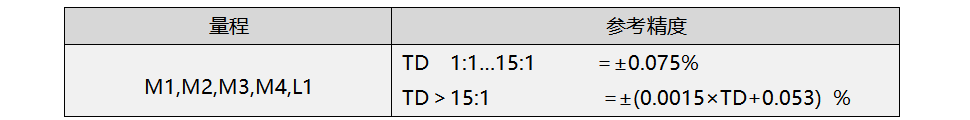

准 确 度：

*TD- 量程比

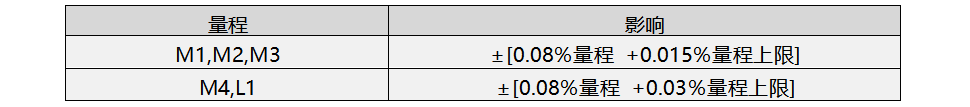

环境温度影响：总影响量/28℃（50°F）

静 压 影 响:±0.05％量程/10MPa

过 压 影 响：±0.05％量程上限 /10MPa

稳 定 性：±0.05％量程上限 /12个月

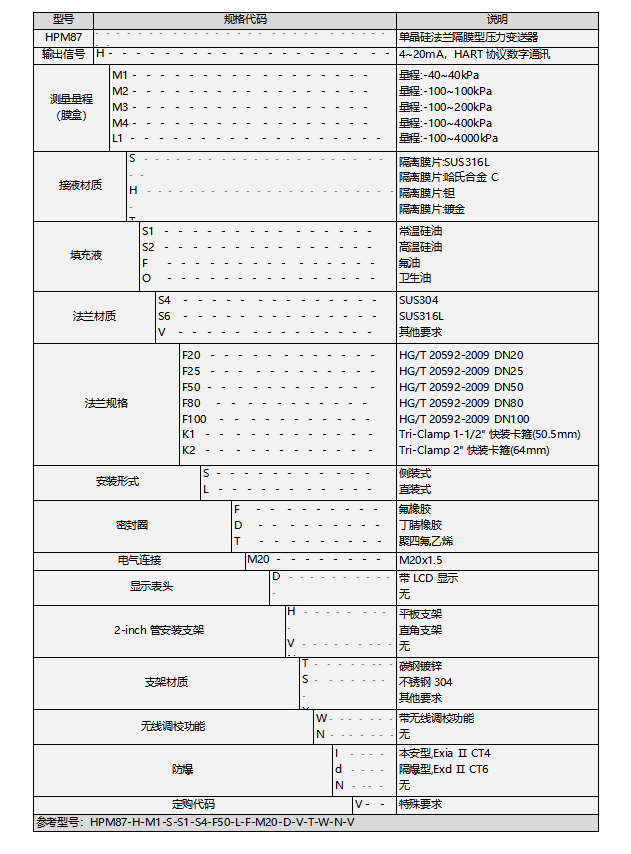

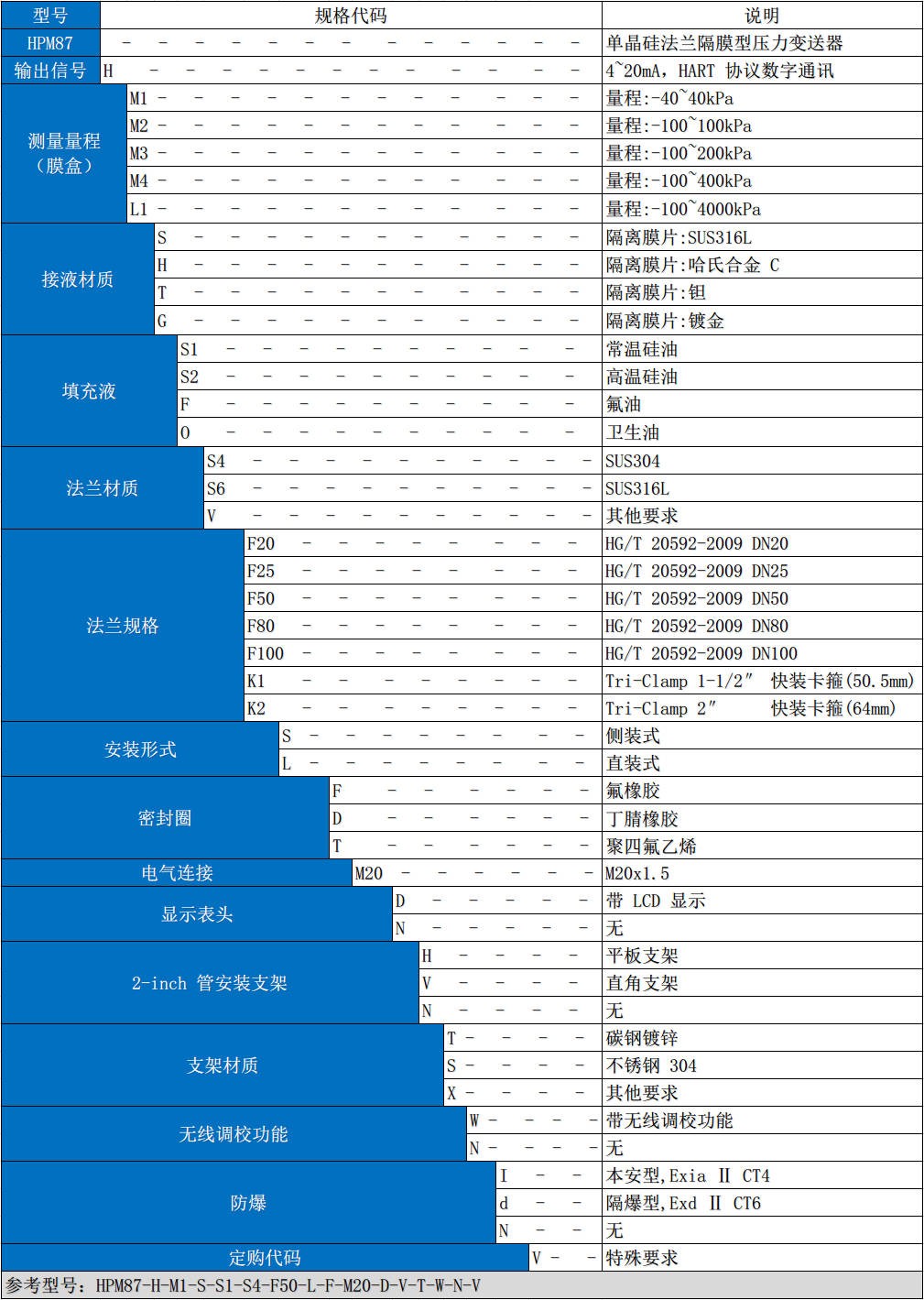

接液部分材质：详见选型指南

变送器外壳：低铜铝压铸件 + 聚氨酯涂装

变送器外壳盖：低铜铝压铸件 + 聚氨酯涂装

防护等级 ：IP66

铭牌 : SUS304

填充油 : 硅油， 氟油（可选）

电缆引入口：M20*1.5

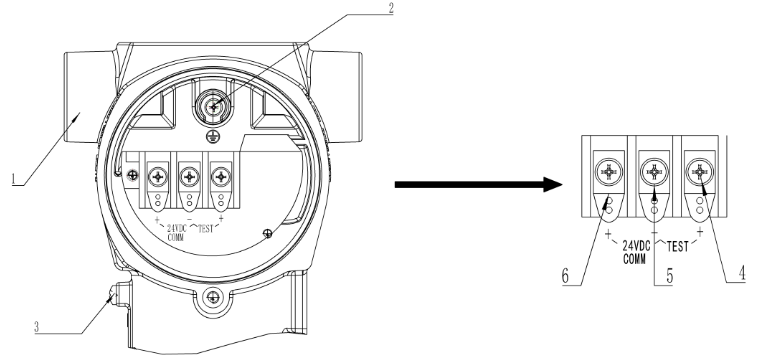

1. 外壳

2. 内部接地端

3. 外部接地端

4. 4...20mA 测试信号，正信号端和测试端之间

5. 电源负极

6. 电源正极
