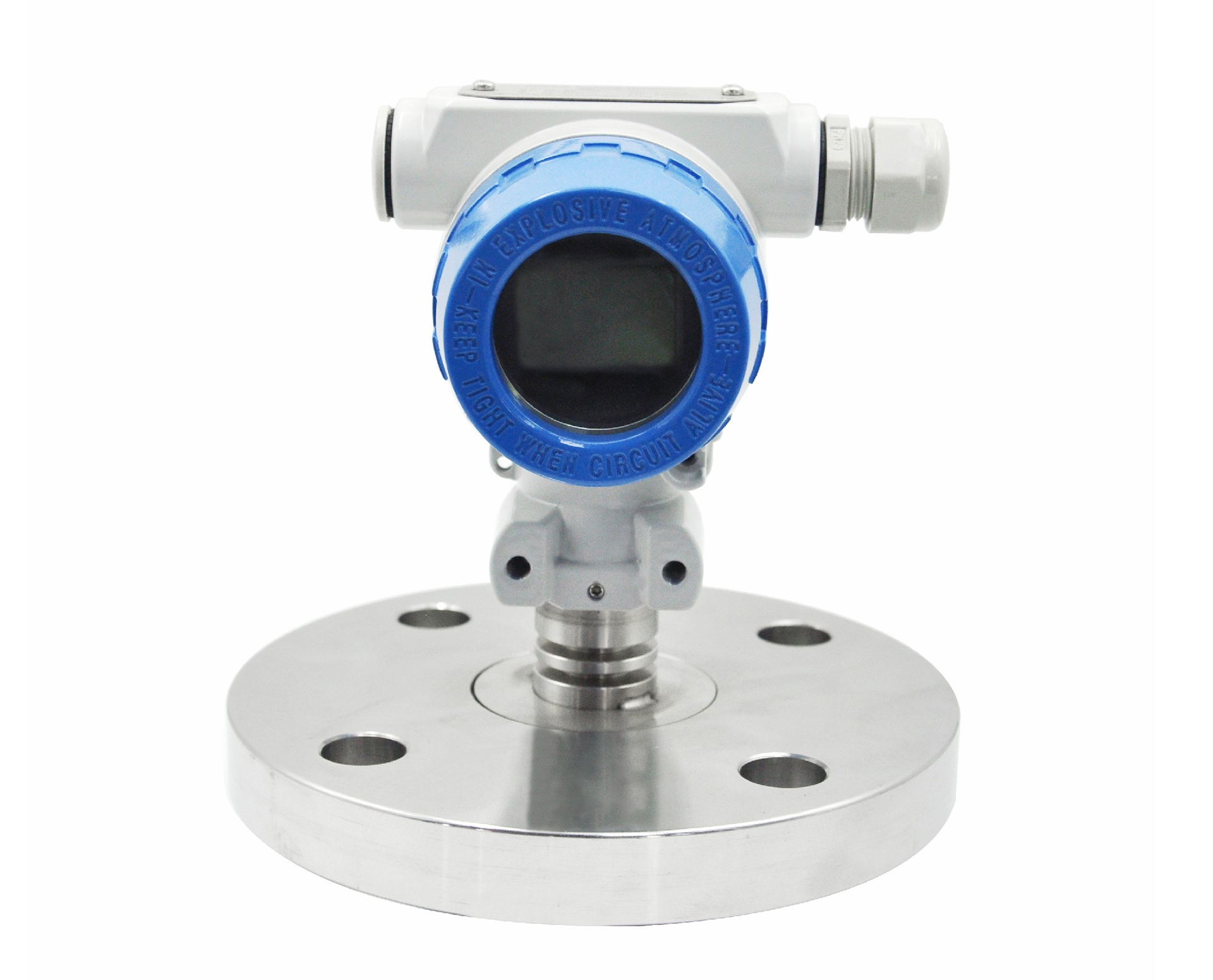

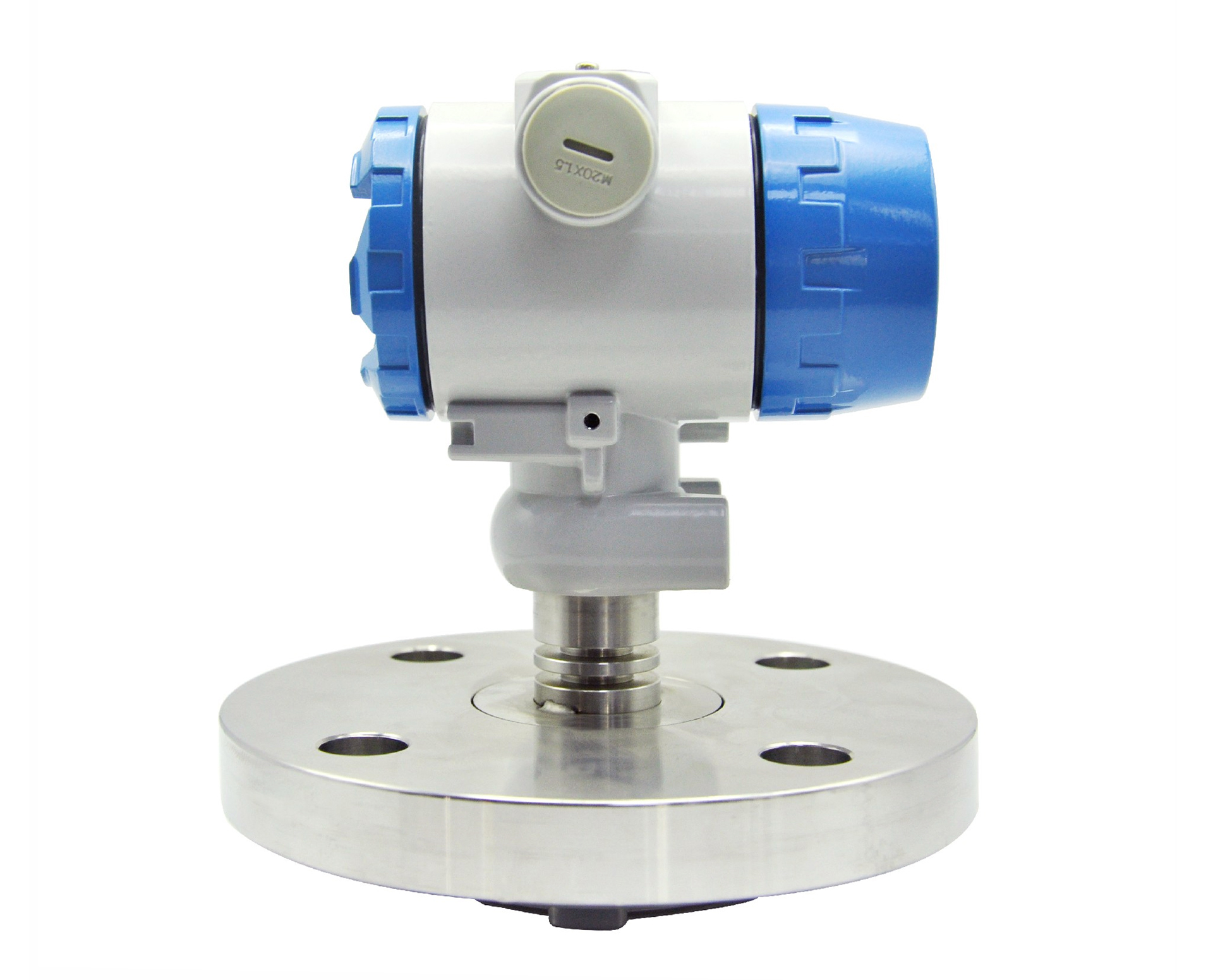

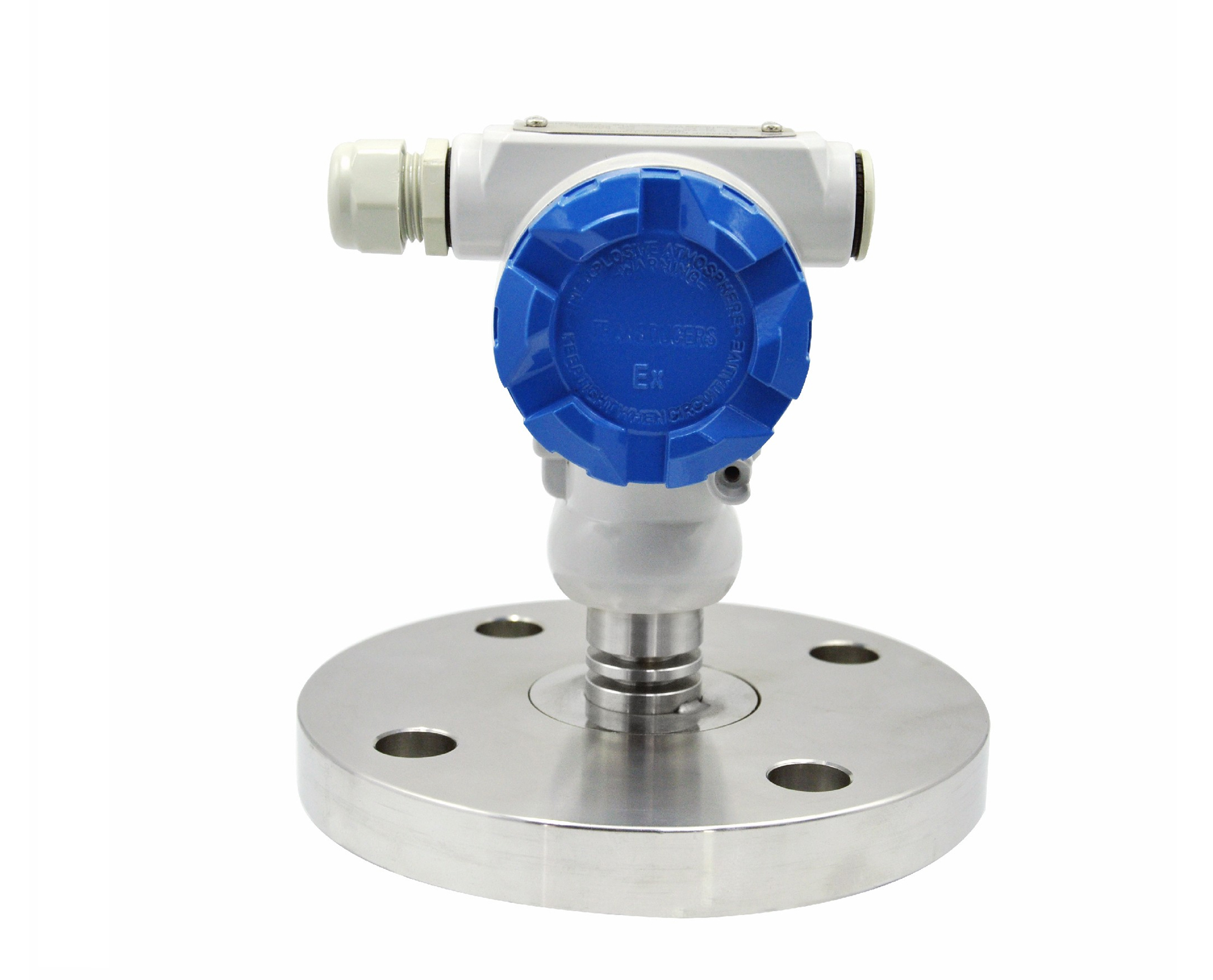

HPM20F法兰隔膜型压力变送器

HPM20F法兰隔膜型压力变送器以国际标准法兰盘为接口标准，可实现用户现场的法兰安装要求。主体工艺先进，采用高稳定性和高可靠性的硅压阻式压力传感器作为信号测量元件，并经过自动测试和激光调阻工艺进行了宽温度范围性能补偿。产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。该产品能满足防腐和卫生等要求，法兰现场安装，广泛适用于机械、冶金、石油化工、电力、食品医药等工业过程的压力测量。

◆ 隔离膜片多种材质可选，防腐级别高

◆ 容易清洗，卫生型，无死角

◆ 电子壳体为铝合金材质，外壳防护等级IP65

◆ 现场显示，同时输出4～20mADC，叠加HART协议

◆ 反极性保护和瞬间过电流过电压保护措施

◆ 零点和满量程可调

◆ 抗干扰强，长期稳定性好

测量介质：各种液体、气体或蒸汽

量程：0～20kPa…10MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-30～85℃

贮存温度：-40～120℃

供电电源：24VDC(12～30V)

输出信号：4～20mADC，带HART或485协议

输出方式：二线，三线

负载电阻：≤(U-12)/0.02Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：专用屏蔽电缆1.5米

壳体：铝合金

法兰：不锈钢304或316L

膜片：不锈钢316L、钽、哈氏合金C、镀金、衬PTFE、喷PFA等

填充油 : 硅油，氟油（可选）

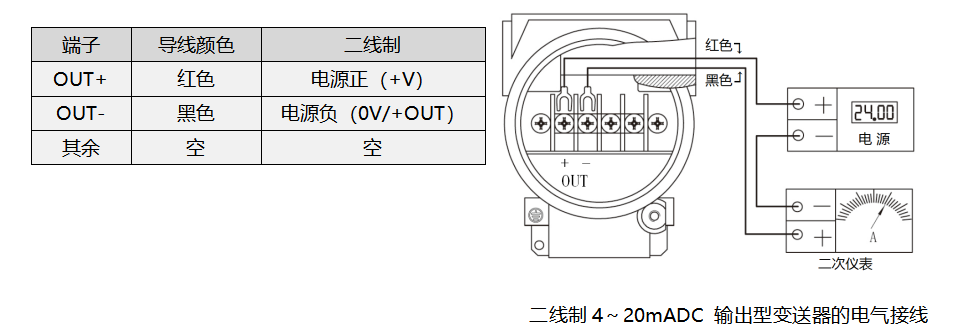

二线制4～20mADC 输出型变送器的电气接线图

◆ 被测介质对变送器接头和隔离膜片有腐蚀作用时

◆ 被测介质中有固体悬浮物或介质粘度高，易堵塞时

◆ 被测介质用引压管引出易结晶或固化时

◆ 更换被测介质需冲洗以防交混时

◆ 须保持卫生条件，防止污染时
