保护压力变送器在高温环境下正常测量需要采取的措施

在中国,我们已服务中小企业8w多家 | [在线咨询]2021-07-29 16:00:18
【文章导读】 压力变送器在高温环境下测量工作,也是需要我们保护的,如若不然就会影响他的正常工作。今天小编带大家一起来看看压力变送器在高温环境下正常测量需要采取的措施吧。

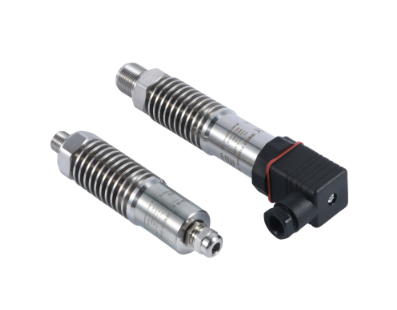

  压力变送器带散热器用于高温介质测量:如果压力变送器长期处于高温环境下工作,又不采取保护措施的话,它的主板的线路、零部件、密封圈以及机芯就有可能会烧坏。为了使传感器能够长期正常的工作,就需要采取相应的措施,下面把相关经验跟大家分享一下。

  如果测量介质的温度在70到80℃,则只需要在高温压力变送器或者压力表与取压连接处加一个散热器,这样可以让温度适当降低一点,让介质通过散热器散热后与仪表直接接触,如果测量介质温度超过100℃,最高到达200℃的时候,我们就需要在取压口安装冷凝圈后再加散热器,这样介质通过冷凝圈冷却后,再通过散热器散热与压力变送器直接接触时温度就很低了。如果是过热蒸汽,比如温度在500°C左右的蒸汽,是不含水的,这个时候可以用盘管冷凝器。

  在测量温度超高的场合使用,可以将导压管延长后接压力变送器,也可以加毛细管后安装散热器来达到介质冷却的效果。以上是几种介质温度过高的几种压力变送器安装方式,这与加装隔离膜片是有区别的。在压力变送器或压力表上加装隔离膜片也就是隔膜压力表和隔膜压力变送器,这是针对易堵易腐蚀性的介质而设计的,让介质的压力作用在膜片上,而不是和压力变送器的直接接触。

  另外还要注意的是, 在工业现场,有很多情况下要求测量压力的变送器能够在高温环境下长期平稳的工作。如何才能让变送器达到这种要求呢?除了外部条件的改善之外,根本的因素还是如何提高变送器自身的耐温能力。

  1、是采用耐高温的传感器芯体,

  2、是改变变送器的外部形状,让其具有良好的散热功能。

  由此可以看出,安装方式正确与否,不仅关乎压力传感器的测量精度,还与传感器的使用寿命有联系。所以,在特殊(如高温)场合,更应该注意传感器的安装方式。
