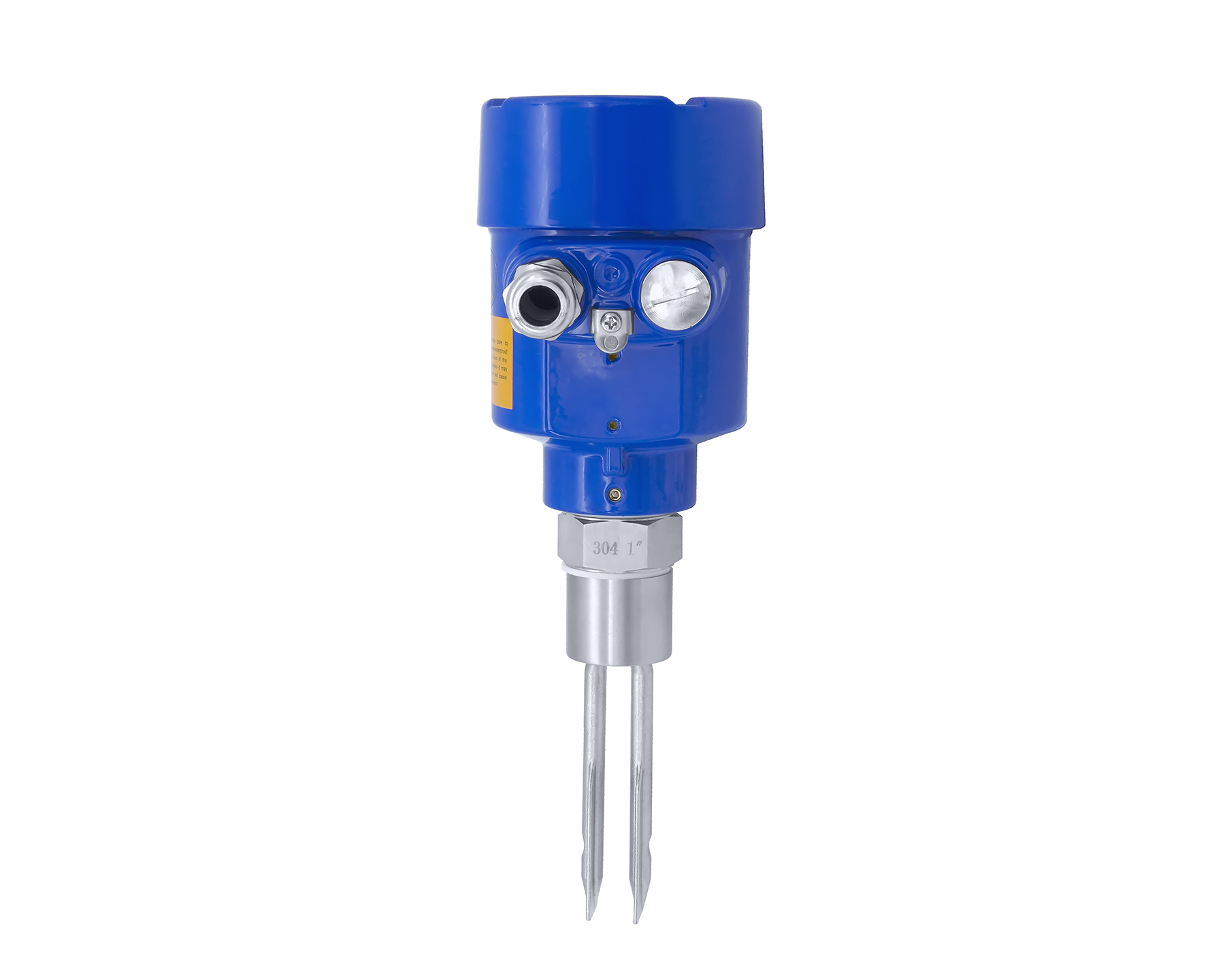

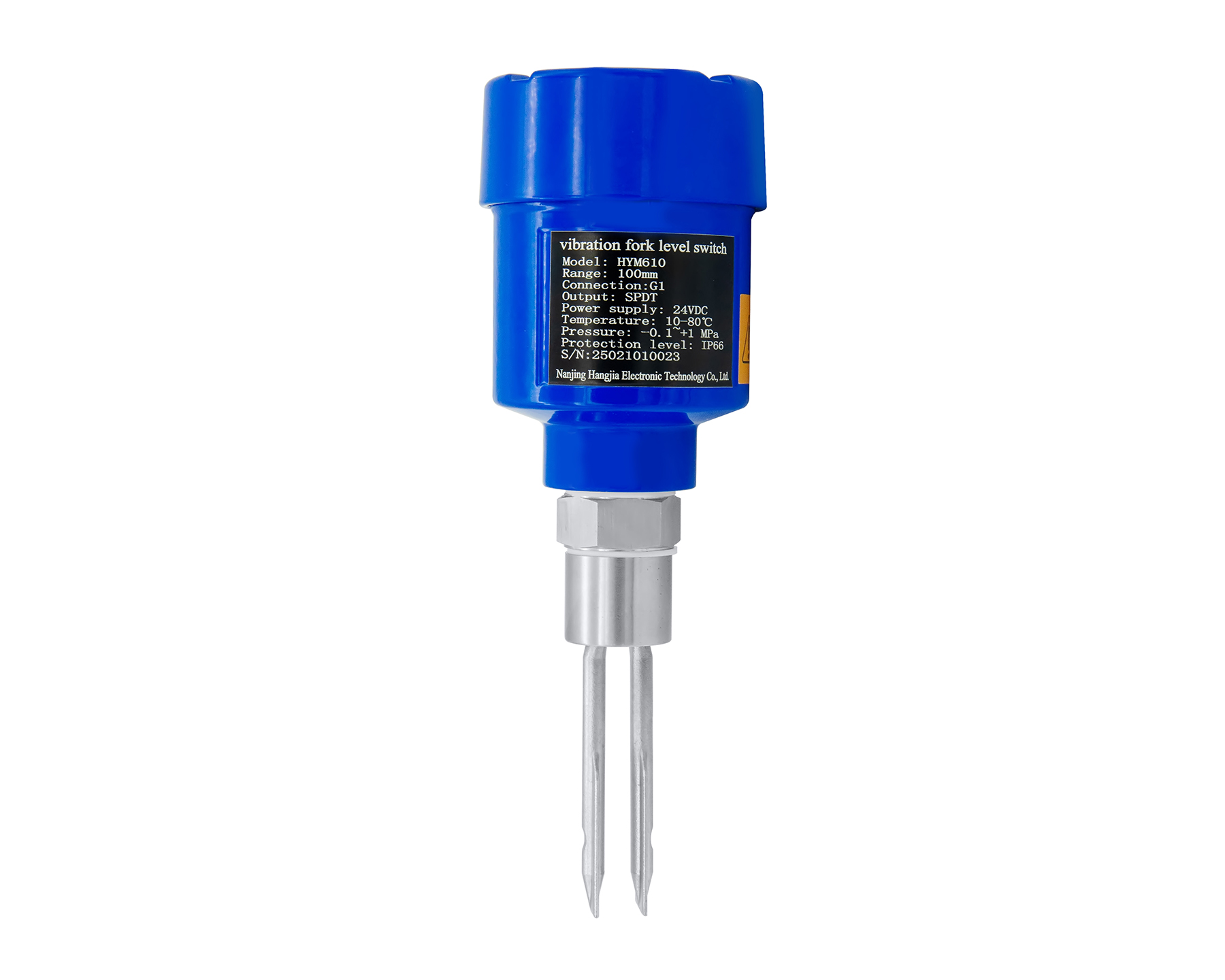

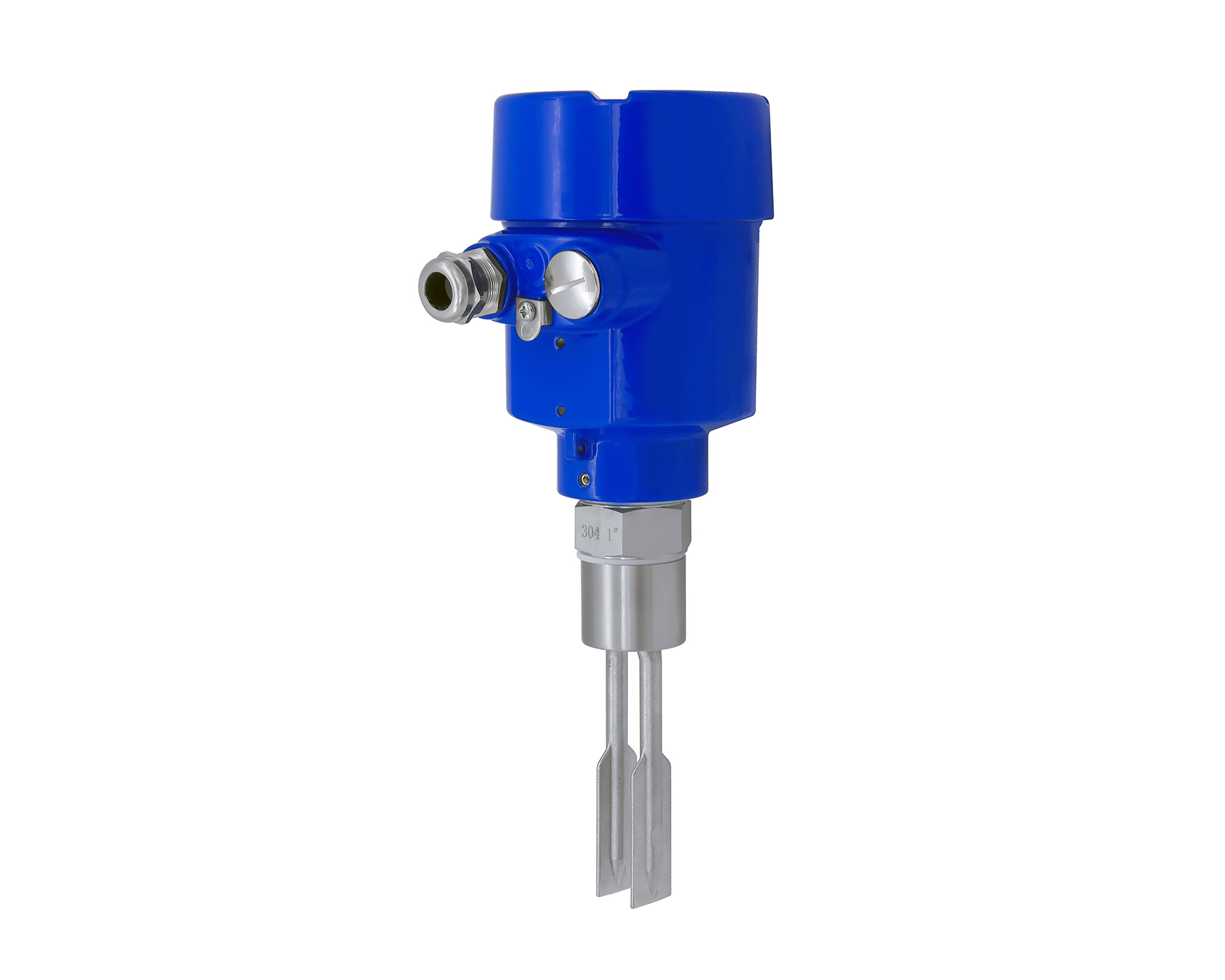

HYM610型音叉开关

HYM610型音叉开关是一种新型的物位开关。传感器的音叉以固有的频率振动，当音叉触及液体或其他物料时，其固有的振动频率降低，能量消耗在物料颗粒间的摩擦上，迫使振幅急剧衰减而停振，频率的变化激活液位开关，产生通断信号。这种工作原理不需要大幅度的机械运动，驱动功率小，不必校准，可快速低成本启动。结构简单，无机械运动部件，无维修、无磨损，运行寿命长，灵敏而可靠。音叉式物位开关又被称作"电气浮子"凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用"音叉开关"。由于音叉物位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。音叉式物位开关广泛应用于石化、轻工、食品、水处理等行业，对物位进行上/下限位报警及控制。

◆ 适应性强：被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。

◆ 不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。

◆ 免于维护：由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。

供电：24VDC或220VAC

输出方式：DPDT继电器（双刀双掷）

环境温度：-20~70℃

介质温度：-40~200℃

工作压力：＜1MPa

介质密度：最低0.6g/cm³;

延时：1~50s（可选）

功耗：≤2W

高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）

电气接口：G1/2

过程连接：1"NPT安装螺纹（标准，可选BSPT）；法兰安装（可选）

外壳防护：IP65

防爆：Exd II CT4

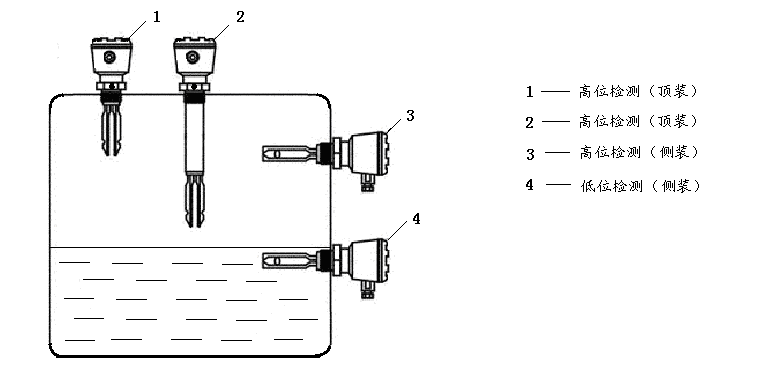

音叉限位开关通常采用侧装（在仓壁侧面安装）方式安装与仓体侧壁对料位高度进行上下限位置的检测；当仓体不便侧面开孔时可采用顶装（在仓的顶部安装）方式安装，位置应选择能避开进料时物料冲击的位置；亦可安装与管道上防止泵的无料运行。

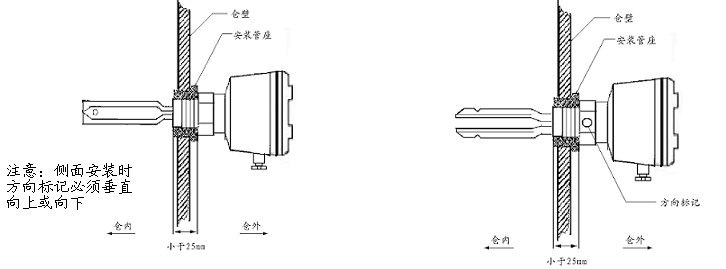

金属罐安装示意

                   正确安装                                  错误安装

                   正确安装                                  错误安装

管道检测安装示意

                   正确安装                                  错误安装
