下面南京航伽电子对压力变送器的工作原理进行分析，希望对大家有一些帮助。
（1）基本概念

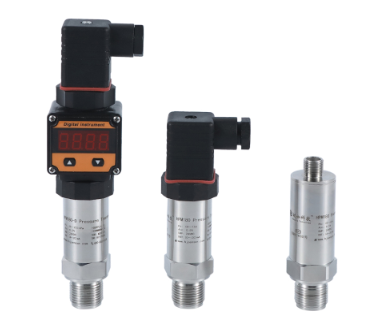

压力变送器用于检测流体的压力（实际上是压强），并进行远程信号传送，信号传送到二次仪表或者计算机进行压力控制或监测的一种自动化控制前端元件，主要由压力传感器、测量电路和过程连接件三部分组成。它能将压力传感器感受到的气体、液体等物理压力参数转变成标准的电信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。在国内，目前在小型自动化控制方面运用的压力变送器一般基于压阻式原理，也就是压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。
（2）基本优点
第一，设置方便，可实现多点控制。如果检测出的压力信号是连续信号，就可任意设置压力，只需对电控部分进行设定。
第二，可以实现压缩机运行高级控制，延长压缩机寿命。通过运用变频技术，能让压缩机运行更平稳，大量减少启动次数，延长使用周期，而且更加环保节能。
第三，提供控制精度，元件可靠性更好。压力变送器的检测精度相对于压力开关高出数倍，控制精度自然就相应地得到提高，因为采用的敏感元件为非机械结构，基本上不再需要维护，能够降低损坏率。
1、电阻应变片式压力变送器
（1）基本概述。电阻应变式压力变送器大信号输出，不锈钢结构，具有线性度高、迟滞误差小、温度性能好、工作稳定、量程广、耐腐蚀等特点，主要在国防和工业自动化等领域被广泛使用。它的重要组成部分是一种电阻应变片，这种敏感器件可以将被测件上的应变变化转换成为一种电信号。
（2）工作原理。吸附在基体材料上，金属电阻应变片的应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。通常情况下，是将应变片采用特殊的粘和剂紧密的粘合在产生力学应变基体上，随着基体受力发生应力变化后，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。在运用时，电阻的取值范围要格外注意，阻值太小，所需的驱动电流太大，同时不断发热会致使应变片的温度过高，导致应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力就会降低。
2、扩散硅压力变送器
（1）基本概述。扩散硅压力变送器的压力检测元件采用进口扩散硅或者陶瓷芯体，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。这种压力变送器可替代传统的远传压力表、霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。扩散硅压力变送器具有强大的使用性能，不但能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。
（2）工作原理。当介质的压力信号作用于传感器时，压力传感器就将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成与被测介质的液位压力成线性对应关系的4-20mA标准电流输出信号。
3、陶瓷压力变送器
（1）基本概述。陶瓷材料的高弹性、抗腐蚀、抗磨损、抗冲击和振动是被大家公认的。陶瓷的工作温度范围位于-40～135℃之间，具有测量的高精度、高稳定性。电气绝缘程度>2kV，不仅输出信号强，而且能够保持长期的稳定性能。这样的高特性、低价格优势，将促使陶瓷传感器将成为以后的发展方向。
（2）工作原理。抗腐蚀的陶瓷压力变送器的压力直接作用在陶瓷膜片的前表面，使陶瓷膜片产生微小的形变，厚膜电阻印刷在其背面连接成一个惠斯通电桥。压敏电阻的压阻效应能够使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，2.0/3.0/3.3mV/V的标准信号是根据压力量程的不同来标定的，可以和应变式传感器相兼容。传感器通过激光标定，具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。
（1）变送器上切勿使用高于36V的电压，容易导致损坏。
（2）变送器切勿用硬物碰触膜片，会损坏隔膜片。
（3）被测介质不能结冰，否则传感器元件隔离膜片容易损伤，导致变送器破坏。
（4）在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，否则必须使用散热装置。
（5）在测量蒸汽或其他高温介质时，为使变送器和管道连在一起，应使用散热管，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，致使损坏传感器。
（6）在压力传输过程中，应注意几点：变送器与散热管连接处不可漏气；在打开阀门时要小心，以免被测介质直接冲击、损坏传感器膜片；必须保持管路畅通，避免管道中的沉积物弹出并损坏传感器膜片。
